观察该机伴音正常,显然,这是场扫描电路出了故障。

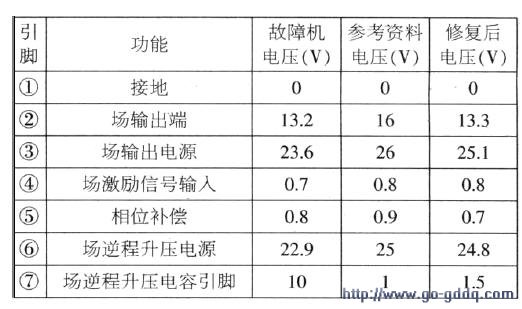

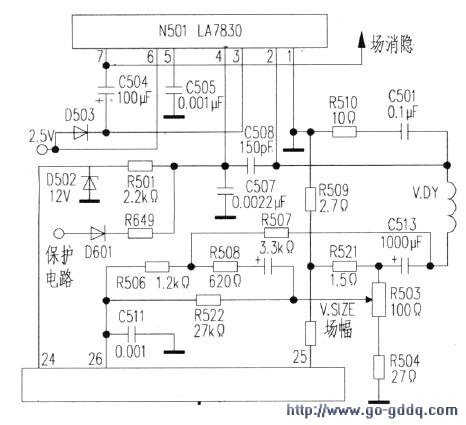

该机场扫描电路见附图。在场扫描电路故障中,场输出集成块损坏或电解电容以及可调电阻变质较为常见。然而,场输出集成块损坏大都表现为一条水平亮线,因此推断电容和电阻性能劣变才是本故障的元凶。于是,首先更换电解电容C501、C502、C509 及C513(电容高频特性变差难检测,直接代换为上策),结果故障依旧。试调整场幅电位器R503,发现场幅可平滑的伸缩,但调整范围有限,故障仍旧。考虑到调整场幅电位器R503 有作用,而且出现变跳异常的光栅或图像(R503 如有接触不良,通常在调整中会出现变跳的光栅或图像,即忽然正常或忽然异常的表现),因此认定场幅电位器R503 是正常的。进而检测场输出集成块LA7830 各引脚电压,所测电压见附表,经与参考资料比对后,仅发现⑦脚电压明显异常,其余各个引脚电压基本正常。据此,笔者怀疑LA7830⑥脚、⑦脚或其内部元件组成的泵电源开关存在漏电,局部损坏,而试换之故障依然。检修到此,笔者一度限入困境。
冷静思考后,笔者这才把故障根源锁定在场负反馈电路中,而且是交流负反馈电路出了问题。
因为,直流反馈是前后级间静态工作点的反馈,直流反馈电路若出了故障,必然会影响到前后级相关工作点的直流电压发生变化,尤以场输出中点电压最为突出。而交流反馈电路用作场扫描电路的线性补偿,这部分电路出了故障,就会影响到场扫电路的线性,从而产生场线性不良的故障。
同时,它还会影响到场扫描电路前后级间相关工作点的交流电压(即峰值电压)发生改变,而对直流工作点的电压影响甚微。
于是对交流负反馈电路进行了仔细的排查(该机交流负反馈有两路:一路取自R509,经R502送到TA7698(25)脚锯齿波形成电路;另一路取自场幅电位器R503,经过C509、R508、R506 与R522 的并联电路,选加在直流负反馈电压上,送到TA7698(26)脚预激励电路),最终查出幕后真凶原来是场幅调整电位器R503(100Ω)变值增大为数kΩ(但中心端与其两端接触良好),更换此电位器后,故障排除。
修后反思:这台彩电的检修为何折腾了笔者大半天,主要是笔者的理论知识不够全面,维修经验不够丰富,加之笔者在检修中粗心犯了经验主义的错误。诸如:仅凭调整场幅可调电阻R503 有作用,就轻信该电阻是正常的,使检修没有更进一步深入。试想,当初若在路检测一下该电位器中心端对其两端(上、下端)的阻值,故障可能就会立即查出;或者用摄子就R503 中心端分别对上下两端短路一下,以观后效,或许故障原因也会变得清晰明朗。不过,对于这种易损元件,我们今后在检修中还是拆下来仔细检查的好。
另外,笔者在检修中仅测得LA7830⑦脚电压不正常,就不加思索误以为场输出集成块损坏而走了弯路,哪里想到过交流负反馈电路出了故障,会引发LA7830⑦脚电压输出异常,因此导致笔者在检修中历经一波三折。
那么,交流负反馈电路出了故障,为何会引发LA7830⑦脚的电压出现异常呢?对此,笔者分析认为,交流负反馈电路出了故障,必然会引发场扫描电路前后级间相关工作点的交流电压(即脉冲峰压)发生变化,当LA7830④脚的场频脉冲信号变化失常后,不仅会造成场线性不良的故障,同时还会导致由LA7830⑥、⑦脚或其芯片内部元件组成的泵电源电路因其场频触发脉冲变得异常而工作失常,从而致使LA7830⑦脚输出的场消隐脉冲(正常为25Vp-p 左右)或其直流电压出现异常。只不过,笔者在检修中未测其峰压,所以才以单一的直流电压异常的形式表现出来。
