检查+SV电压正常，+B（+125V）电压下降到65V左右，Q403e极无电压输出。判断待机保护功能动作。

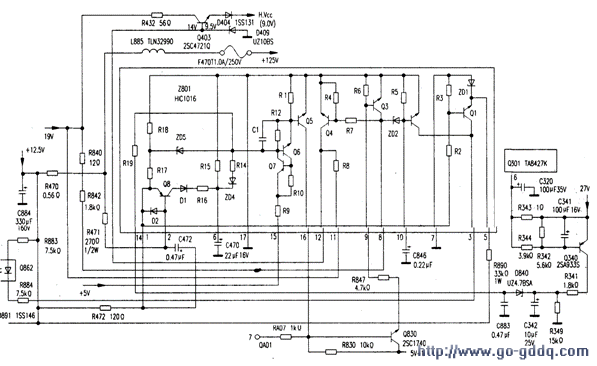

　　在该机中，待机保护功能主要由QA01⑦脚和Z80116脚等两个方面来完成，如附图所示。在正常工作时，QA01⑦脚和Z80116脚均输出高电平，使Q830导通。经检查QA01⑦脚有高／低转换电平输出，而Z80116脚却始终为0V低电平。将Z80116脚断开，屏幕上出现一条水平亮线，由此说明场保护电路动作。

　　进一步检查，发现R343阻值为∞，用1Ω／1W碳膜电阻更换后，故障排除。

　　小结：在附图中，RM3主要用于为Q301⑥脚供电和场输出电路过流检测当Q301击穿损坏或过流时，通过R343的电流会增大，两端压降也增大，Q340正偏导通，D840（4.7V稳压二极管）反向击穿导通，其导通电流进入ZSOI@脚，并通过Z801内部R19使Q6正偏导通，Q5导通，Z80116脚输出0V低电平，QS30截止，Z801⑨脚无电压输入，Q3截止，ZD2反向击穿导通，Q2导通，③脚被钳位于地电位，光电耦合器Q862导通电流最大，迫使开关电源工作在间歇振荡状态，+B输出电压下降一半；在Z801⑨脚无电压输入时，随着Q3截止。ZD2导通，Q4也同时导通，将12脚钳位于0V低电平，故Q403截止，无H·VCC（行电压）输出，行电路停止工作，整机处于待机保护状态。

　　在保护动作时，由于Z801（HIC1016）内部Q6、Q7组成的是模拟可控硅。所以一旦Q6导通，Q7也随之导通。将Q5锁定在导通状态，直至故障排除后，再重新开机时，Q6、Q7才能解除保护。

　　另外，在附图中，R470也起过流检测作用，但它主要是通过F470向行输出管Q404c极供电。因此，当Q404击穿损坏或因某种原因产生过流时。R470两端压降增大，通过R471的电流减小，Z801②脚电压下降，输入电流减小，从而导致Z801②脚内部Q8正偏导通，ZD4反向击穿导通，Q6、Q7模拟可控硅保护动作。

　　因此，当Z80116脚输出0V低电平，而使待机保护动作时，除检查Z80114脚的工作电压及外接场过流保护检测电路外，还应检查Z801②脚的工作电压及外接行过流保护检测电路。当然也不排除Z801本身不良的可能性。Z801的引脚功能及正常时的工作电压如附表所示。

　　Z801在工作正常时，主要起开／关机控制作用。在开机时，QA0l（CPU）⑦脚输出5V高电平，Q830导通，+5V电压通过R847加到Z801⑨脚内部Q3b极，使Q3饱和导通，ZD2截止，Q2截止，Z801③脚不受控制，此时Q1因其b极通过R2从①脚获得正偏电压而导通，使R890从+12.5V电压中取得取样电压，并通过Q1的e、c极→Z801③脚→R884加到Q862内置发光二极管的负极端，以使开关稳压电源进入正常的自动稳压控制状态，同时，由于Q3饱和导通，Q4也处于截止状态，Z80112脚不受影响，由11脚输入的控制电压通过R8→Z80112脚加到Q403的b极。使Q403导通，并在D409（10V稳压二极管）的作用下，由Q403e极输出稳定的9V行启动电压，使行电路开始工作。

　　因此，在该机处于保护关机状态时，注意检查7801⑨脚是否有高电平存在，对分析和判断故障的产生原因是很有帮助的。
