观察该机不能开机时电源工作指示灯能亮；能开机时则一切正常。

　　根据故障现象，按照常规检查，没发现元件虚焊或接触不良现象。

　　在不能开机时测量主电源各路输出电压，发现没有12V和6.3V输出，而其他各输出电压正常。从这种情况看，该显示器明显处于“关闭”状态。

　　但对整个节能电路包括主机发来的行场同步信号进行检查，也没发现问题。据此把故障点锁定于CPU及其外围电路。

　　根据CPU正常工作的条件依次检查了CPU的+5V供电正常，+5V滤波电容、振荡电路、复位电路各元件，也都正常，对晶振和滤波电容进行代换后故障依旧。对CPU进行人工复位（④脚是复位信号输入端，低电平复位有效）后，显示器马上进入工作状态。反复几次试验都如此。看来故障的根源在于CPU复位不良。那么，是什么原因造成的呢？当然最大的可能是CPU的复位端④脚（RESET）外围电路，其次是CPU本身。由于④脚外围电路已经查过，因此直接更换一块UM6861，但还是不能保证每次开机时正常复位。后来干脆更换存储器，并从另一台正常机上拷贝、重写数据，依然无效。

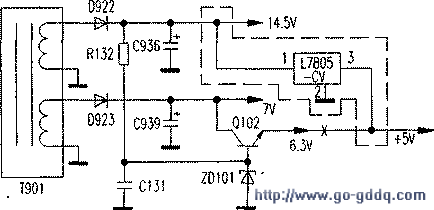

　　考虑到CPU电源的输入端为7V，和输出端压差较小，会不会是在开机瞬间5V电压异常呢？将Q102取下，用三端稳压IC（L7805CV）接入电路中。接法是：①脚接14.5V，②脚接地，③脚接原Q102的e极电路的铜箔，并将铜箔在靠近Q102的e极处划断，相当于让L7805CV输出的5V代替原5V电路为CPU供电（该机的5V电压形成电路和改造以后的电路见图）。开机，显示器正常启动。多次试验都正常，故障彻底排除。

　　由于0102 c-e极的内阻以及在开机瞬间7V电压下降还有显像管灯丝在点亮的瞬间电流较大，都有可能造成在开机瞬间+5V较低，而这个时间正好是CPU的复位时间，因此造成了CPU的复位有时不能正常完成，CPU和总线系统不能进入工作状态，因而显示器的其他电路不能进入工作状态。
