该机型“X射线”与束流电路单独设计了保护电路，主要控制V962、V961“自锁”使V954截止，使开关稳压电源降低电压输出，行扫描停振，从而达到保护的目的。而实际上出现保护后，行并未停振，屏上有不满幅的光栅，机内发出“吱吱”叫声。很显然，这样保护关机后，若用户不在现场未能及时手动关机，将会引起其他故障。

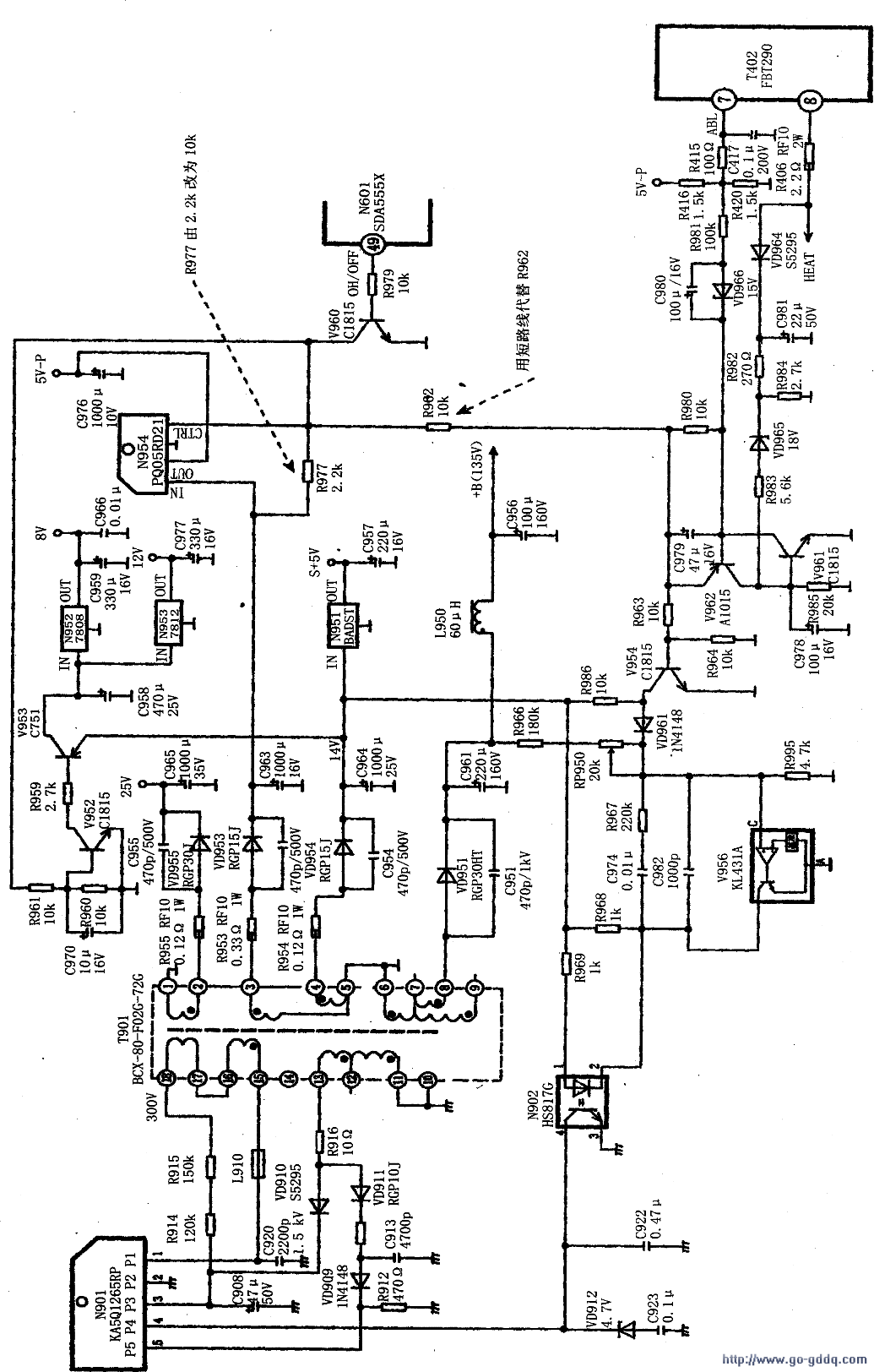

　　改进方案：将R962的阻值由原来的10 kΩ改为100 Ω，同时把R977的阻值改为10 k Ω即可(见图所示的电路)。此改进方法简单，效果良好，经试验，保护时V952的b极电压只有O．3 V，处于截止状态，使N952、N953无输出，完全达到降压、行扫描停振的目的，真正地使整机处于“保护关机”状态。
