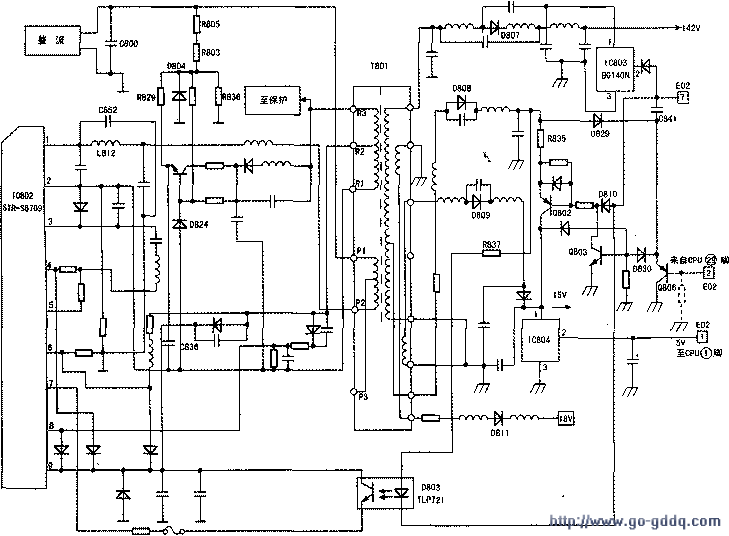

经查怀疑是辅助电源有问题，建立不起CPU工作电压，所以待机灯不亮。查原机图纸，发现此电视根本没有辅助电源，电路如图所示。

　　原理概述
    220V交流电经过整流滤波加入开关变压器T801的P1端，经P2端进入电源模块STR-S6709的①脚模块内部开关管集电极c，②、③脚分别接电源开关管发射极e和基极b。300V直流经R805、R803、R829对c836充电，C836所充电压经⑨脚给模块提供启动电压。模块启动后，从④脚输出振荡信号加入模块⑧脚，使开关管工作，建立起振荡。整个电路开始是弱振荡。一路从D807输出主电压的60V；另一路经D808二极管整流达到30V电压，通过R835、Q802发射极、集电极到5V稳压器IC804的①脚，从其②脚输出稳定的5V电压，建立CPU工作电压。

    开机后，CPU的29脚提供待机和开机电压，经Q806、Q830和精密误差检测IC803，实现整机开／待机控制。

　　由于待机灯不亮，怀疑开关电源不工作。测整流大滤波电容C800两端电压为300V，正常；测IC802的①脚电压为300V、⑨脚电压为6V，其他各脚基本上测不出电压，与正常值相差很大。检查启动电阻R805、R803、R829及启动电容C836均正常，怀疑模块IC802坏，将其更换后故障依旧。于是，逐个检查开关电源、变压器T801初级及其他元件，均无问题，怀疑T801次级某路有短路故障。

　　再检查主电压D807输出，发现D807后接的滤波电容上存有电压，难道开关电源启动了，不然哪来的存储电压？接上220V电源，再次测量D807端电压为60V、D808为30v、D809为4V，测IC804②脚输出电压为1.8V（应该为5V），①脚输入电压为4V。从以上测量的电压可以看出，开关电源在工作，但不正常，根本建立不起CPU工作电压，所以用遥控器和电视机的开关开机均无作用。分析电路，怀疑IC803（BG140N）损坏，更换后故障依旧，检修陷入困境。

　　测D803（TLP721）光控管，二极管两端电压为1.2V，显然取样电压高，使输出电压低。用一只2kΩ电阻并联于二极管上，电压启动了，至此断定开关电源基本正常，怀疑光控管性能不好。更换光控管，故障依旧。分析光控管中二极管取样电压是从D808二极管输出→R837→光控管→D820→IC803→主电压。IC803已换过，此回路的其他元件都检查过，检修再次陷入困境。经分析还必须查5V供电。5V电压从IC804的①脚输出，①脚电压来自Q802集电极，测集电极电压为4V，而发射极为30V，显然Q802没有导通。进一步测Q803、Q806集电极c、发射极e的电压，发现这两只管也没有导通。这三只管是联合直接放大电路，只要Q806不工作，后两只管子也截止。查Q806接至CPU 29脚待机控制脚，怀疑此脚有问题。

　　将29脚断开，在Q806基极与地间接一只16kΩ电阻（相当于给Q806发射结加上正向偏压，Q806由截止变为导通），加上220V电源后开机，出现开机画面。

　　测开关电源各脚输出电压正常，用遥控器和电视机上开关操作一切正常。这时用遥控器按待机键，测CPU 29脚电压为0.3V无变化，证明CPU 29脚确实为内部损坏，失去了待机功能。　修好交付用户，由于一只电阻省掉更换CPU费用，用户非常满意。
