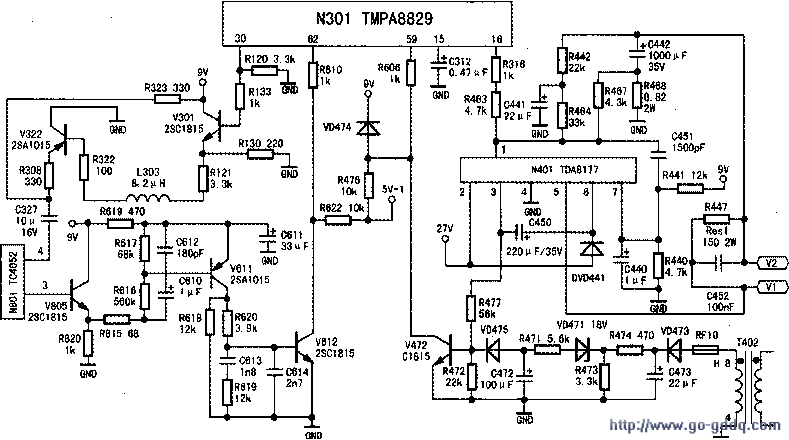

首先考虑N301 59脚是保护检测端子,在低电位状态保护,电路见图。测量该脚电压是正常的4.8V,然后测量+B电压130V、行电流480mA正常。测量N301几组供电正常,多次开机测量N301各个脚电压也都正常,接下来代换存储器数据、芯片N301,故障依旧。是否场失落保护?检测N401(TDA8177)各脚,电压都正常;用示波器观察⑤脚输出场脉冲也正常。是否总线挂接的集成块异常导致保护呢?断开高频头和伴音扩展处理集成块TA1343的总线端子,开机还是出现“老毛病”。静下心来整理维修思路,既然CPU硬件和程序都没有问题,那这个保护指令肯定有地方传递进去,而芯片保护检测端口仅有59脚。再次仔细检查N301 59脚外围元件,很快发现V472基极从场部分引入的电阻R477开路。用一只56kΩ电阻代换后开机,机器恢复正常。
