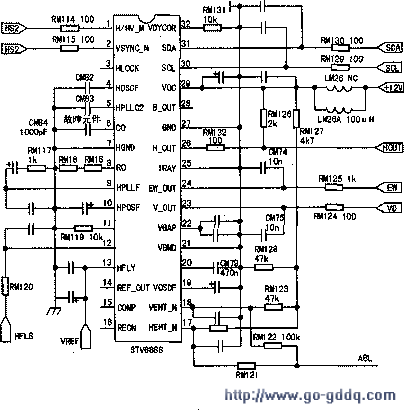

根据故障现象，行管电流过大或反向电压过高的可能性都不大，故障应该是由行激励异常引起。对于激励异常，常见故障点的位置有：1.来自数字板的行频信号异常；2.STV6888本身的行振荡电路异常；3.信号比较器PLL1异常；4.来自行输出级的比较信号行逆程异常；5.信号比较的口亓祥PLL2异常；6.STV6888内部处理电路异常；7.行推动级异常，如图所示。

　　为了辨别是因前级还是自身引起，断开信号后进行试验，发现故障仍会出现，说明此问题与前级数字板无关（注意：不要直接切断前级输入，否则总线控制会导致停振保护，这一点与模拟机是完全不同的）。那么故障基本已锁定在自身行振荡及内部电路，行振荡电容CM84是个易坏的重点对象，先将CM84更换，试机，故障排除。
