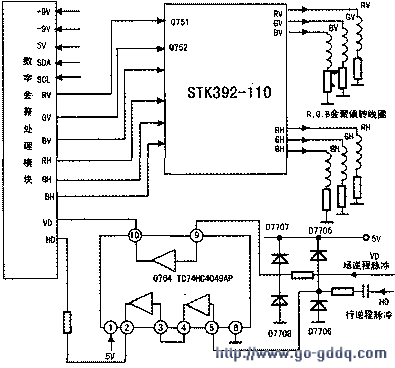

这种故障可能发生的部位是：1.行场扫描电路；2.枕校电路；3.高压稳定电路；4.会聚电路等。可通过以下检测来逐步缩小故障范围。当故障出现时把RGB会聚线圈拔下来，若图像不再抖动和伸缩，说明故障在会聚电路。经查会聚功放电路Q751和Q752（3TK392-110）各脚电压与图纸上所标的值基本相同，Q764（TC74HC4049AP）行场脉冲放大电路的②、③、④、⑤脚电压（在故障出现时）与图上标的值有明显差别。正常时②脚为0.7V，③、④脚为4.2V，⑤脚为0.5V，⑨脚为4.4V，⑩脚为0V；故障时②脚上升为3V，③、④脚下降为2.2V，⑤脚上升为2.4V，⑨脚为4.4V，⑩脚为0V。⑤脚是行脉冲输入脚，②脚输出行脉冲列数字会聚处理电路。⑤脚的电压在故障出现时逐渐从0.5V左右升到2.4V左右，从线路上分析，可能是D7705反向漏电或Q764集成块性能不好。检查D7705已反向漏电（行脉冲钳位电路），更换D7705后，故障排除，电路见图。
