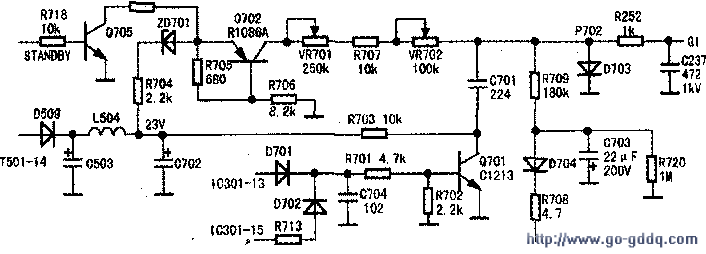

该机电路如图所示。重点查以下电路：1.检查加速极G2电路（正常值260V左右），常见加速极G2电位器松动、移位等引起光栅亮度异常。2.检查栅极G1电路（正常G1应为-64V～-30V）。若G1为0V，而滤波电容C703两端的电压为-153V左右，则一般是电阻R709阻值变大或开路。若C703两端的电压为0V，一般是电阻R708开路或D704击穿开路；若C703两端的电压偏小（如-43V），检查电阻R708是好的，则多为C703损坏，更换即可。更换时要注意极性不要接反，否则电容会爆裂。3.阴极相应电路（正常绿阴极电压为68V，蓝阴极电压为71V，红阴极电压约54V）。若测量阴极KR、KB、KG电压几乎为0V，则应检查视放的+85V供电，一般为电感L202开路等。
