根据故障现象判定故障出在枕校电路,对枕校电路中的相关元件进行检测,未见异常。听机主说此机是在一次电压不稳时出的故障(因保险盒处接线螺丝松动打火造成的),分析认为可能是I2C总线因打火干扰,数据出了差错产生的故障,决定进入工厂模式看看。
先拆开随机遥控器的后壳,在个人爱好键的上方有一空键,此键即是“工厂模式”键。按压此键,屏幕右上角显示PWV1.2R版本号,在字符没有消失之前快速连续按压“3、6、9”数字键,即可进入维修状态,同时屏幕显示行场校正数据;接着继续按压此键依次显示不同的菜单,按频道“+/-” 键来改变数据,按遥控“关机”键退出总线。
本机调整时先把行幅数据由“80H”改成“B5H”,再把枕校数据由“40H”调整为“1AH”,场幅数据由“40H”调整为“32H”,图像完全正常。
调整时应注意:
1.枕形失真必须先调行幅数据,再调枕校数据,才能把光栅调到正常状态。
2.视频状态、变频、变频2状态必须单独调整,否则还会有枕形失真。

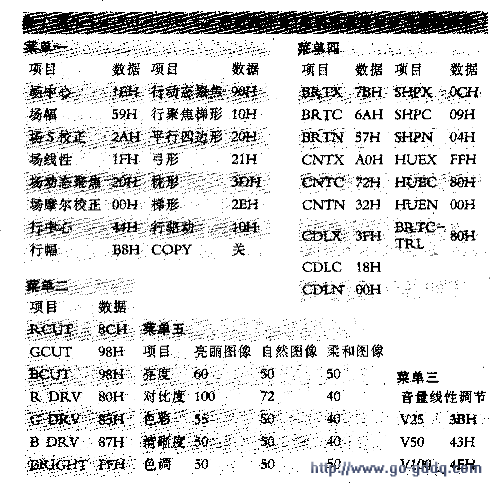

其他总线数据见表
