拆盖检查,电源输出正常,CPU(MSP3460G B8 V3,位号为IC661)、色解码集成块(VCT3804B D6,位号为IC101)、高频头(位号为TU101)等已损坏。该机尚在保修期内,但属于非正常损坏,所以失去保修资格,且配件成本较其他机型高,征得用户同意,决定用市场上的汇佳板对其改装。
将买来的主板装上机,开机搜索后,行场不满幅,图声皆正常,满足改板的基本要求。

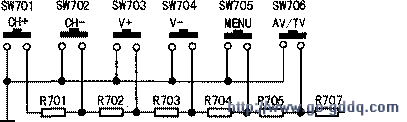

将原按键小板从机壳前方拆下,把按键板P06B中的ST-5V(接收头供电)、GND(接地)、IR(接收头信号端)三根线从橙色插卡中抽出,再将汇佳板外配的按键连接线上白塑料卡座拆下,将三线按顺序插入白卡,连接到电路中。开机,遥控操作正常。按键板控制电路共设有6个按键,由SW701~SW706闭合情况控制LC863332B⑩脚电位,再经LC863332B内部识别不同电位来完成译码,识别出各个按键的对应功能作用,见图。
由于在不同电路中,改变键控电路阻值的大小即可改变相应按键的功能,因此不同机型电阻值不尽相同,也就是说,若使用原有的面板按键,外围的参数必须与现有板件外围参数相匹配。将原按键板上的R1147(360Ω)、R1148(430Ω)、R1149(560Ω)、R1146(420Ω)、R1150(10kΩ)拆掉,换成从汇佳小板上拆下的电阻,其对应关系为:R701(26kΩ)、R702(8.2kΩ)、R703(4.7kΩ)、R704(3.9kΩ)、R705(2.6kΩ)、R707(2.2kΩ)。将多余的GND线与POWER线剪掉(注:如果原来电路铜箔走向不好找,可直接将电阻跨接在按键两端,然后切断该地方的铜箔连接条),试机正常后将按键板装回原来位置。接着,拆下机壳前方的“电源小开关板”,保留上面的扼流线圈、抗干扰电容,将上面两个交流金属插针(PP802A与PP802B)拆掉并吸空,再将原LG主板上的交流输入线(JWBA与JW8B)焊下,焊入(PP802A与PP802B)吸空位,另一端分别插入汇佳主板交流输入端。将“小开关板”装回原位,把汇佳板上的消磁电阻(RT501)拆除,换上从LG板上拆下的原装消磁电阻TH801(07MX03LA),以保证消磁质量的最大化。
随着改板工作的不断深入,外观部分只剩下视频输入、输出部分。该机原电路共分三路视频输入、输出,机身一侧留有视频输入、左右声道输入,后侧又分两视频插座(IK201JK202),为视频输出与输入插座。将机身一侧的视频输入插座空置,着手解决好后面的视频输入座。从原LG板上拆下两个带固定孔的视频输入插座,从VCD机上找一截四根一联的带塑料插卡的线作为输入线,线一端的四根线分别焊接到固定座上,插卡正好插到汇佳板四芯插座(XS801)上,其对应关系为:1.左声道音频输入;2.右声道音频输入;3.视频输入;4.接地线。然后将带固定孔的视频输入座,用螺丝固定到电视机后盖壳上,待装机时再插到主板上面。
完成以上改动工作后,便进入调试阶段。用万用表直接测量行偏转线圈阻值,为1.68Ω,属高阻型行偏转线圈,将插卡直接插入T4插针。焊下S校正电容C441,查看容量为0.47μF/200V,将其换成0.27μF/400V。开机满屏,只是屏幕边缘线条稍有点斜。适量调节可调电阻RP301与RP302,试机时的行幅不满边已彻底解决。从高频头输入有线电视节目信号,连接好喇叭线,图声皆正常。用遥控器将色彩降到最低,没有偏色的情况(如果色彩不正常进入总线后,在B/W:BALANCE黑白平衡项中调节红绿蓝偏压与红绿蓝驱动);改变节目,发现有个别节目中广告字幕有点溢出。按遥控器下方内藏的“工厂”键三次,进入总线状态。在ADJUST MENU0状态下,调节VSIZE与VLINE的数据,将场幅调节到正常状态。用户要求,在屏幕上显示LG的标牌。 在ADTusT MENU5中将JIABAOXIUSEU数值改为“3”,在ADJUST MENU6中将WPGCIAL LOGO改为“0”。按遥控器下方内藏的“工厂”键进入FACTORY状态,按住“V-”不放,再按一下“P-”即可进入厂标设置状态,用“pp”移动光标。将“LG”两图标均匀地分布在屏幕中间(其中小方框中有个叉时表示该字符不在屏幕显示),再按两下内藏的“工厂”键,即可完全退出总线状态。
将主板固定于塑料架上,接好所有连线,连续试机三小时,手触各散热片温升正常,测试主电源电压皆在正常范围内。至此改板工作圆满结束,装好后盖交用户使用。
