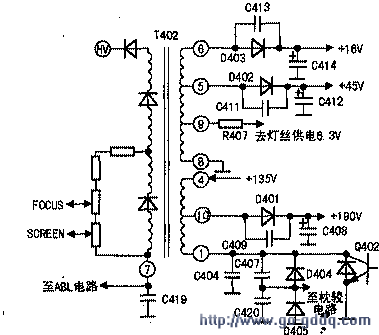

观察其指示灯点亮，查+B电源（135V）输出正常，过流保护电阻R404（1Ω／1W）烧断，显然+B负载（行管、行逆程电容、枕校电路输出级）可能有短路。测行管Q402 c极对地电阻几乎为零，查行管、逆程电容、枕校二极管均正常。用空心针头悬空行输出变压器（T402）①脚后，再测行管c极对地电阻恢复正常，怀疑T402初级与次级⑧、⑨、⑤、⑥绕组击穿（电路见图）。T402⑧、⑨、⑤、⑥绕组分别提供灯丝电压6.3V、场输出工作电压45V、伴音功放电压16V。如果仅是绕组与另一绕组之间击穿，而绕组本身匝间未短路的话，行输出变压器弃之可惜，可重绕上述低压绕组使之重新工作。

　　对行输出变压器进行修复，如何判定T402内部绕组匝间未短路呢？笔者在T402磁芯上用绝缘耐热薄膜缠两层，然后用Φ0.51mm漆包线在上面穿绕4匝作为灯丝绕组，再齐根剪断T402的⑤、⑥、⑧、⑨脚后。将T402插回电路板，只焊+B输入、输出的①、④脚，并在①脚的+B回路中串入电流表。开机，发现电流表读数为50mA（属空载激励电流）。新绕的灯丝绕组电压分别为4.2V和4.6V（正、反向测会有两个值）。接上灯丝负载，实测灯丝两端电压分别为3.8V和4.2V，看来让行输出变压器重新工作有希望。

　　接下来，在灯丝绕组上面再加绕7匝（共11匝）抽头作为16V电压输出端，再绕20匝（共31匝考虑内阻压降）作为45V输出端。然后将此绕组输出端引线套上绝缘管，从印板上的空孔穿过，分别将灯丝6.3V、伴音16V、场输出45V引出线焊在T402原来的⑧、⑨、⑥、⑤脚的焊点上。最后重焊T402的⑦、⑩脚后试机，彩电恢复正常。
