创维高清6D92机芯彩电开机后TV状态时图像偏黄，有时不能同步；AV不能输入信号，但该机的字符显示正常。进入自动搜索状态，不能搜索出正常图像，搜索中节目号一直为1，且不能自动存台。

　　分析：该机故障出现与LA76930没有得到行逆程脉冲信号有关。中放电路及视频切换电路同时出现问题的可能性不是很大。中放电路出故障。会使视频信号和同步头信号幅度减小，导致同步头信号被切割或丢失，同步识别电路检测不到正常同步信号，导致自动搜索TV节目不锁台；且行场同步电路也因无正常的行场同步信号送入而出现不同现象。若输入AV信号时也不出现图像，故障可能在视频切换及附属电路。

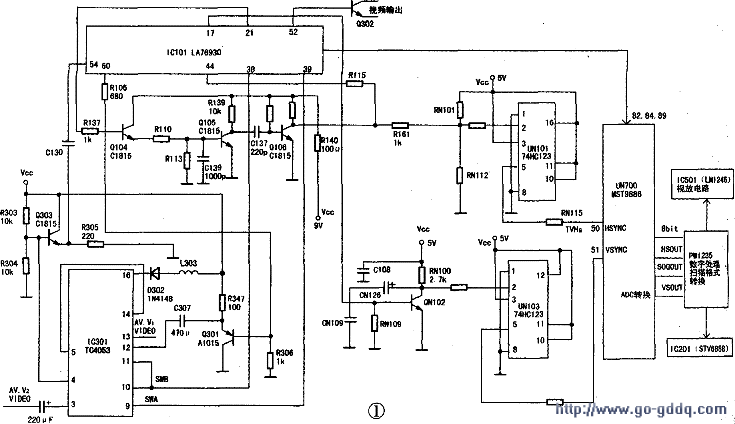

　　检查：该机的视频切换电路是IC301（TC4053），为解决好该故障。首先得弄清楚TV/AV的信号流程。TV信号从IC101（LA76930）的60脚输出送至Q301（A1015）基极，放大后从发射极输出，再经耦合电容C307（470μF/16V）送至IC301的12脚，IC101的⑨～11脚为切换控制脚（来自IC101 39、38脚）。V1信号经C306（220μF/16V）送入IC301的13脚，V2信号经C310（220μF/16V）送入1C301的③脚。三路信号从IC301的各自引脚输入后，由切换信号控制切换后再从IC301的④脚输出，经Q303（C1815）视频缓冲后，从发射极输出，通过C130（1μF/16V）耦合，送至IC101（LA76930）的54脚。经过IC101内部钳位、放大后，分三路送往其内部的后级电路：亮度信号处理、色度解码和同步处理。然后经基色矩阵电路形成三基色信号再与三基色字符信号叠加在一起。送往IC101内部驱动电路中放大。然后从IC101的12～14脚输出R、G、B信号。该信号经插座送往数字处理板的模/数转换处理块UN700（MST9886）的89、84、82脚。在MST9886内部将模拟信号转换为数字信号后传送给UN300（PW1235）。MST9886的工作任务是：在其内部对输入的模拟RGB信号进行选择、钳位、放大。通过A/D转换输出8bit的R、G、B信号。

　　数字的R、G、B信号输出，在UN300依次经过输入单元（视频输入、运动图像检测和降噪电路）、存储单元、显示单元（隔行变逐行、缩放、视频增强、彩色空间转换）处理后被送到模拟/数字变换电路进行数/模变换（本机芯选择模拟信号输出），经变频处理后的R、G、B信号分别从UN300的156、153、150脚输出，送往预视放IC501（LM1246）的⑤～⑦脚。

　　复合同步信号在IC101内部经相关处理得到行、场同步信号，从IC101的21、17脚输出。IC101的21脚输出的行信号经R137（1kΩ）隔离送入Q104（（21815）的基极，然后经缓冲后从发射极输出送至Q105（C1815）的基极，经Q105倒相后从其集电极输出，再由C137（220pF）耦合送至Q106（C1815）的基极，再倒相一次从其集电极输出，该信号最后分为两路：一路经R115（1kΩ）降压后送至IC101的44脚，作为电台识别信号；另一路经R161（1kΩ）降压后送往数字处理板的UN101（74HC123），处理后送往uN700（MST9886）的50脚。IC101的17脚输出的场同步信号经插座送往数字处理板上的QN102（3904）基极，倒相放大后送入UN103（74HC123）处理，输往UN00 51脚，74HC123为单稳态触发电路在该电路，用于脉冲整流。两路信号在UN700内部经过选择，同步处理时钟合成后从UN700的110、112、113脚分别输出场同步、行同步和时钟信号送至UN300的12、11、13脚，经其内部处理后从13N300的103、104输出场同步、行同步信号去IC201（STV6888）的②、①脚。行同步信号在IC201内部经过同步检测和极性处理，用以控制行VCO压控振荡器的振荡频率。场同步信号输入后也同样经过内部的同步检测、输人选择和极性处理后送到带AGC的场振荡电路以使场振荡与同步信号同步。

　　从IC101 54脚输入的全视频信号经内部电路处理后从52脚输出，作为AV视频输出。此信号经过Q302（A1015）到视频输出端口。不言而喻，54脚输入何种信号，52脚输出端得到的都是与64脚相同的信号。

　　分析：为确定是IC301（TC4053）切换电路有故障，还是IC101（LA76930）54脚后面处理电路有故障，简单有效的方法是：将该机的视频输出信号送往另一台正常工作的电视机。将故障机接收的TV信号或AV信号通过AV端口送往正常机。

　　若此时正常机显示正常图像，证明故障机中放电路以及IC301、IC101的60、54、52脚正常。搜索不存台，TV状态光栅图像偏黄，Tv少台，AV无图像，故障原因是CPLJ没有得到视频识别信号所致。视频识别信号丢失的原因一定在IC101 27脚的前面或后面。27脚的前面电路是IC101的内部同步分离电路，54脚输入的视频信号经内部钳位放大后，在同步分离电路中进行同步分离。

　　分离出的行场同步信号分别从21、11脚输出（Hsync、Vsync信号）。如果内部电路有故障，20脚就不能输出正确的行同步信号。21脚后面电路是Q104、Q105、Q106三只三极管及附属元件。只要其中一只元件有故障都会使行同步信号不能正确地输到IC101的14脚，44脚就不能得到完整的行同步脉冲波形作为识别信号。

　　从而引起不能搜索到节目和不能自动存台故障。

　　检查：首先采用示波器检查IC101的21脚是否有行同步信号输出。检查21脚有正确的行同步信号波形，测Q104的基极有正常的波形，Q105的基极有正常波形，Q105的集电极也有经过倒相的波形，Q106的基极不能测出正常波形，只有微弱的变化不平稳的波形。关机将C137（220pF）拆下检查，其容量在10pF～50pF之间变化，用一只良好的220pF电容替换后试机，TV及AV状态均能显示良好图像。
