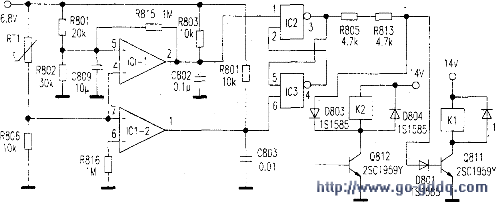

观察此机能制冷表明制冷系统包括压缩机等正常，故障可能发生在压缩机启动电路。相关启动电路如附图所示。图中ICl⑤脚电压为基准参考电压，正常时为4V。④脚电压随冷藏室温度变化而变化，温度变化通过温度传感器RTl转换为电压信号，作为比较信号电压。当冷藏室温度上升时，RTl阻值下降，ICl④脚电压升高，当高于⑤脚基准参考电压时，②脚输出低电平。该低电平经IC2反相。IC2③脚输出高电平，三极管Q811饱和导通，继电器Kl受电吸合，常开接点K1-l接通，压缩机受电启动制冷，冰箱内温度下降。因故障为启动频繁。故仅对启动电路的ICl④脚、⑤脚所接外围元件进行检查。先试更换温度传感器RTl无效。而当更换电容C809后故障消除。对拆下电容进行检查发现其漏电严重。
