观察该机无图像、无字符、无雪花点，光栅亮度高、有回扫线、略收缩。

　　故障通常是显像管阴极电压低或加速极电压高引起的。

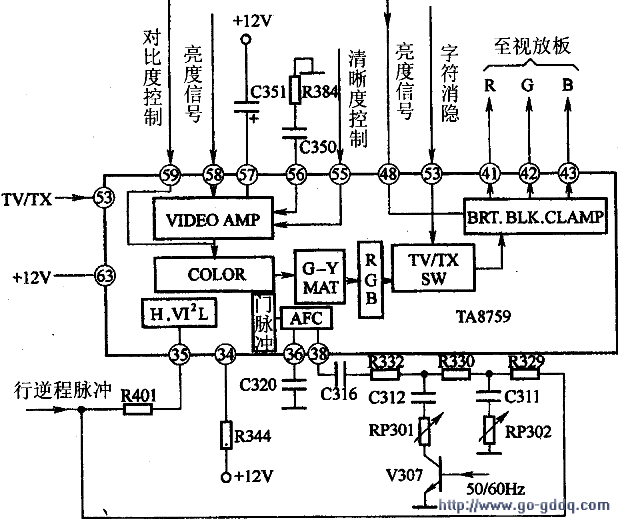

　　(1)测量显像管加速极电压为350 V(正常值)，阴极电压为80 V(正常发光适中值应在11O～150 V)，据此判断故障在影响阴极电压的相关电路中，包括：视放板上关机消亮点电路、主板上的亮度通道。该机亮度通道及相关电路如图所示。

　　(2)测量视放管基极电压为7 V，高于正常值(3～4．3 V)很多，脱开视放板上关机消亮点晶体管V501(图中未画)集电极试机，故障无变化，由此说明故障与关机消亮点电路无关。

　　(3)测量主板上视频处理集成电路TA8759的(41)～(43)脚(三基色输出端)电压为7 V(正常值为3～4．3 V)。

　　断开其中(41)脚，测量其空脚电压仍为7 V，故判断故障在TA8759(41)脚以前电路。因三基色输出电压值主要受控于亮度通道和三基色／字符切换开关(53)脚电压。所以，分别测量亮度通道中的亮度控制端(48)脚、对比度控制端(59)脚、亮度信号输入端(58)脚、亮度高频成分输入端(56)脚、亮度钳位端(57)脚、清晰度控制端(55)脚、+12 V电源供电端(63)脚的电压，除(57)脚为0 V(正常值为2．5 V)外，其他引脚电压正常。对(57)脚惟一外接的钳位电容C351进行检查，没有问题，用“代换法”检查也无效。试着更换TA8759，擦拭线路板，用导线把三基色／字符切换开关(53)脚与地短路(强行接通三基色走向)，在亮度控制端(48)脚与地之间跨接电阻(强行降低亮度控制电压)，故障依旧。

　　(4)进一步分析该机电路结构，对于飞利浦机心来说，当视频集成电路得不到行、场逆程脉冲时会导致亮度通道截止，对于此种机心视频集成电路得不到正常行、场逆程脉冲是否会导致亮度通道导通过大?据此分别测量TA8759(38)脚(行逆程脉冲输入端)、(34)脚(门脉冲时间常数端)、(35)脚(行消隐信号输入端)、(36)脚(AFC滤波端)的电压，发现(34)脚电压为4．5 V(正常值为2．9 V)，(36)脚电压为6．4 V(正常值为6．2 V)。对这两个引脚外元器件检查、代换，当代换(36)脚外接的C320时会引起亮度低或“黑屏”故障。请修理时注意！
