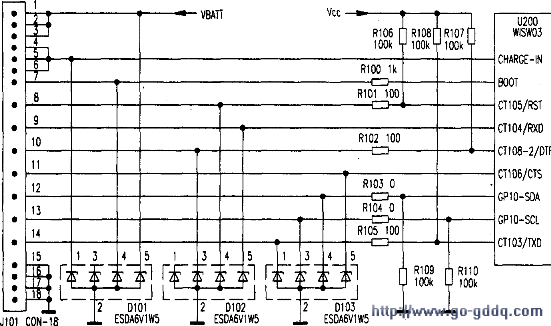

外部连接器电路如图所示。用户反映，该机是在正常使用中出现上述故障的。

　　经检查，发现手机装上电池还没有开机，液晶显示屏就显示“正在充电”。再将该机开机，液晶显示屏首先显示“正在充电”，然后搜网成功，也能够正常打电话。但在检查过程中，又发现按动功能键时，有时使用很正常，有时会忽然液晶显示定屏，全部键失灵，而且如果翻盖多翻动几次还会出现不认卡故障，但重新开机均能正常使用。拆开机壳，发现主板很新，检查J101外部连接器，发现有多脚存在氧化，估计这是问题所在，用无水酒精将J101外部连接器引脚清洗一遍，再用电吹风将其吹干，这时试机，已不再显示充电标志。但有时不认卡及按键失灵故障还存在，根据经验，怀疑U200微处理芯片存在虚焊，用热风枪小心吹下U200芯片，用无水酒精清洗芯片及芯片下面的印刷板，然后在芯片引脚部位加适量的助焊剂焊回试机，一切正常，故障排除。
