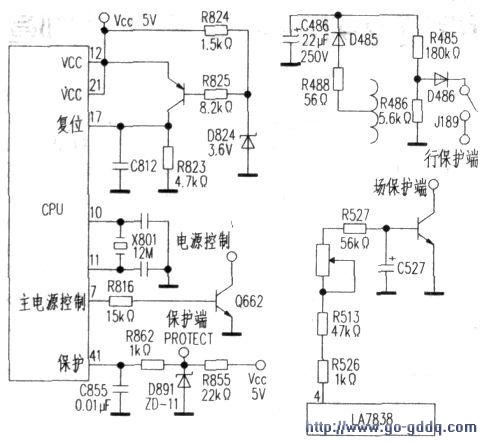

打开机盖，发现该机CPIJ为三洋LC864512-5D18。存储器为24C02，小信号处理器为LA7687A。根据故障现象分析，首先查CPU供电5V正常，复位正常。CPU（7）脚为主电源控制脚。当按动遥控器开机键或按电视机频道键时，CPU（7）脚上升为5V高电平（低电平关机），但瞬间（7）脚变为0V.此时指示灯常亮。因5V供电及复位正常，怀疑晶振X801（12MHz）不良，见左图。但更换后故障依旧。

　　因CPU一般不会轻易损坏。怀疑机器进入保护状态。查阅资料，CPU（41）脚为过载保护端，当行输出部分、场扫描部分及LA7687A出现故障时。（41）脚电压会下降（（41）脚正常电压为4.3V），输出为1.4V左右低电平，CPU关闭（7）脚主电源控制端为OV，关机保护。以防止故障进一步扩大。

　　断开CPU（41）脚外接铜箔，将5V经10kΩ电阻直接（41）脚，试机图声正常，也不再关机。检查CPU（41）脚外围元件C855、R862、R891、R855均正常，焊好（41）脚，逐一断开场保护、行保护连线（见右上图、右下图）。发现当断开行保护连线J189时机器不再关机。仔细检查行保护电路中13486、R486、R485，发现R485（180kΩ）开路。更换R485后焊好J189连线。试机数小时一切正常。

　　小结：R485为保护电路提供5V左右的电压。由于二极管13486的钳位作用。使得1）486负端维持一正电平，当R485开路时，D486钳位作用消失，负端变为-0.1V。将CPU（41）脚电压拉低。CPU（7）脚关闭无输出。机器进入保护状态。
