本机芯出现上述故障的原因有以下三方面：一是亮度控制电路存在故障（含ABL电路）；二是黑电平钳位失控；三是行、场振荡／色度，亮度，解码小信号处理块N701（TA8759AN）内部亮度通道损坏。

　　经查，N701（TDA8759AN）（48）脚（亮度控制端）电压在1.8V左右。属正常f若亮度控制电路有故障，该脚电压将会降为1V以下），故可排除第一个方面的原因。接下来测N701（41）-（43）脚（R、G、B三基色信号输出端）电压。发现只有0.5V左右（正常2.5V左右。（57）脚（黑电平钳脚位）电压已由正常的5.8v降至0.1V，（45）-（47）脚（R、G、B三基色钳位）电压也由正常的5.1V左右降至OV。由此说明该机的黑屏故障应是黑电平钳位失控所致。导致黑电平钳位失控的原因一是NT01内钳位电路不工作；二是黑电平钳位脉冲不正常。黑电平钳位脉冲是受选通门时间常数控制的行逆程脉冲。造成钳位脉冲不正常的原因有：

　　（1）N701（33）脚外接的视频信号输入电路开路，使同步分离工作失常，从而导致选通门不能正常工作。以致不能产生正常的黑电平钳位脉冲。此时（33）脚电压将会由正常的6.8V降至5V以下。

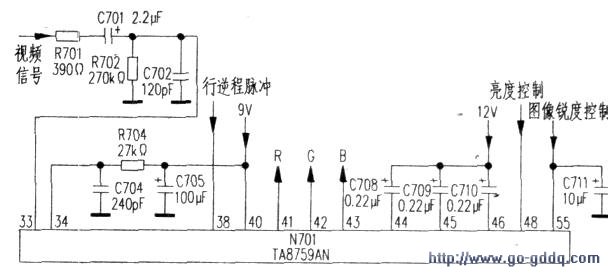

　　（2）N701（34）脚外接的选通门时间常数控制元件C704、R704、C705损坏或不良（见附图），导致选通门不能工作，从而不能形成钳位脉冲。

　　（3）N701（38）脚无行逆程脉冲脉冲输入。致使无法形成黑电平钳位脉冲。

　　（4）N701（55）脚（图像锐度调整／屏幕静噪开关）外接电路故障，这是因为N701（55）脚内部图像锐度（清晰度）调整电路与黑电平钳位电路有关。如果（55）脚外接元件C711短路。不仅会引起亮度通道截止，而且还会引起黑电平钳位电路不工作，这种情况下（55）脚电压会由正常的5.2V降至很低（相关电路见附图）。

　　按照上述思路，首先检查N701（33）脚电压，发现为6.5V基本正常，再查（34）脚电压却为0V（正常为3.3V），这说明N701（34）脚外接元件或内部选通门电路有问题。先检查（34）脚外围元件，发现R704（27kΩ）已开路。将其更换后故障排除。
