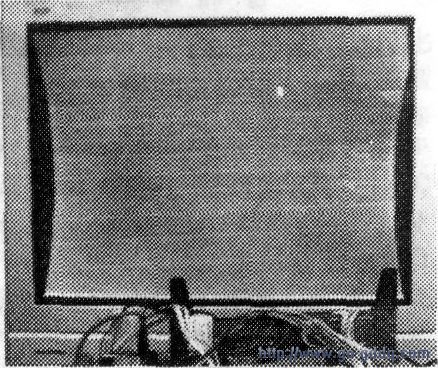

该机故障现象为有声音、无图像。初步检查为行管9415（型号2SC5144）c-e结击穿，95V主电源保险电阻R439由0.47Ω变为20kΩ。换新后行不启动。由于行启动信号全部来自IC1001数字芯片（型号TDA9332）的（8）脚。检测TDA9332（8）脚的行输出电压为4V，各供电脚电压也正常。判断为高压包损坏，换为型号为BSC29—0184A的高压包后，出现附图所示的枕形失真。

　　分析图纸，断定为枕校电路0431不工作或损坏而引起不工作的故障。首先检查二次升压电路是否正常，影响二次升压的电路由三路组成，一路经高压包（10）脚经D426、C454、R499、D427、D428R446、R462、R447、R486、C470送到IC401放大后送到IC402；一路经行管集电极经C437、C436、R415、R487、R488、C474、D420、Q427、R490送到IC402的（4）脚；一路经Q412漏极经R493、c457送到IC402的（3）脚比较后，由IC402的（6）脚输出一个脉冲控制Q412工作。这三路中任何一路电路出现故障都会使二次升压电路不能正常工作、行集电极电压得不到提升、行脉冲峰值幅度不够，经D406整流出来的电压偏低，故043l不工作，出现上述故障现象。

　　按该思路检查出Q431击穿，换新后Q43l很快发热，结合电路分析，应该是S校正电容容量减小导致Q431出现过流，由于高清彩电采用了自动S校正电路。原因在于HiD输入信号的行频变化范围很宽。而信号的行频越高，所需的S校正量越大，需要s电容的值就越小，如果行偏转电路仍串联固定不变的S校正电容，就无法保证不同行频时光栅不同程度的s失真都满足要求。

　　因此，本机增加了行频识别电路，根据信号行频自动分段切换s电容。CPU第（13）脚为行频检测输入脚，各路输入的行同步信号经切换后一路送入1DA9332产生行振荡脉冲，另一路经Q008反相后送入CPU第（13）脚，CPU对同步信号计数，多次确认后读出行频并判断其属于哪一个行频段。再控制相应的s电容。使其接通或断开。PC、DTW模式下S电容根据行频分三段控制，其中27kΩ<f1<32kΩ（SPAN）、32kΩ<f2<36kΩ（SPAN）、36kΩ<f3<40kΩ（SPAN），其中，f3段的s电容为C444，此电容始终接通，当输入信号行频在此范围内，其他的S电容全部断开。f2段的s电容由CPU第（6）脚控制，低电平时接通C406，高电平断开。当输入信号行频为F1段时，CPU第（6）脚、第（5）脚都为低电平，C405、C406同时接通。TV/AV／YUV模式因为重显率的要求与Pc不同，S电容（C404）单独由CPU第（20）脚（S1）控制。TWAV／YUV模式下导通，PC、DTV模式下断开。各种模式下的S电容如附表所示。

　　S电容的控制是通过场效应管来完成的，其工作原理说明如下：以C406控制为例。当CPU识别到信号行频处于F2段时。

　　S3为低电乎。Q404截止。在行扫描正程期间12V电源通过R405、R405A、D401向电容C401充电，逆程期间D401截止，电容C401通过R402放电，但充电速度很快且时间长，放电时间慢、时间短，电容上维持一定电压。经过几个周期后C401上的电压稳定为12V，且在行周期内保持不变。Q404栅极和源极之间加上固定压差，场效应管导通，C406则接通。R405A的作用是衰减干扰信号，保证场效应管不会误导通。若某种模式s电容切换错误，则会出现方格信号两边大、中间小。或相反情况。判断s电容是否接通，可用万用表250V交流挡直接测量电容两端电压。有几十伏电压则说明接通，无电压则表明断开。由于试机时采用的是有线电视信号，按表l可以判断C444容量有变化的可能性最大，果断换下该电容，图像出现除行幅及场幅不足外。四角线形相当漂亮，枕形失真消失。按遥控器进人工厂总线数据模式调整行幅及场幅。至此。该电视顺利修复。
