观察上半部扫描线稀疏且抖动，下半部压缩成短粗状横亮带（“短”字是指行不满幅）。有时关机后再开机，光栅又能恢复正常，但很快又会出现上述故障。用手轻拍、挤压扫描部分线路板无变化。

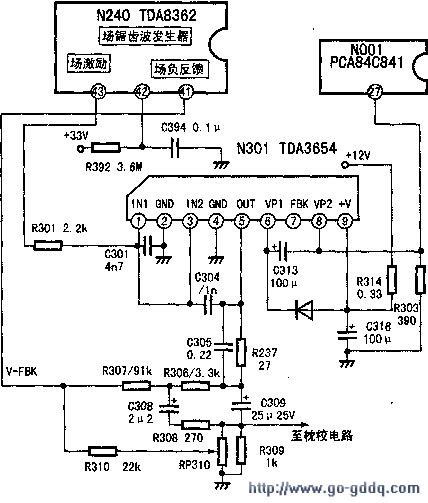

分析该机电路（如图），场激励信号从N240（TDA8362）43脚经R301（2.2k）输出至N301（TDA3654）的①③脚。N240的42脚为场振荡发生器（V-RAMP GENERATOR）供电端。N240的41脚为场反馈信号输入端。根据故障时有时无的现象断定，场电路中某元件或IC某脚接触不良。检查N301各脚及外围元件的焊接情况，基本无问题，但仍重新补焊了一遍，开机后故障依旧。于是把在故障出现时及消失后N301各脚的电压值做了记录（如附表）。
| 脚位状态 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 正常时 |
2.2 |
0 |
2.2 |
0 |
12.5 |
28.2 |
2.3 |
7.4 |
27.9 |
| 故障时 |
3 |
0 |
3 |
0 |
3～5.2 |
27.7 |
3.9～6.1 |
2.9～6.2 |
27.7 |
经比较发现⑥脚（场逆程自举升压端）电压不高于⑨脚（场块供电电源端）电压。怀疑自举电容C313损坏，用一个100μF/63V的优质电容更换后，故障依旧。又从N301的⑦⑧脚电慷波动较大来分析。怀疑输入N301①③脚的场激励信号（顶端倾祥状方波）中混有干扰脉冲。这样就不能有效地触发N301内锯齿波发生器工作。遂怀疑N301①脚处的瓷片电容C301（4n7）性能不良或容量下降，不能有效地滤除场激励脉冲中的干扰信号。用一等容量电容并之（因为故障出现时，该脚电压上升，故该电容不可能漏电），故障依旧。最后怀疑N301性能不良，但更换后情形相同。
看来，故障的根源在场电路的前级。开机。测N301①脚场激励信号波形。待故障出现时，除波形宽度较正常时增大外，波形结构基本正常。又记录下N24041～43脚在两种状态时的数据（如附表），并作一比较。首先看41脚的数据变化相对较大，但因它足场输出信号的反馈输入端，变化范围应相对较大；43脚的数据变化相对较小；再看42脚，因为它是场激励信号振荡供电端，为保证场激励信号的稳定（包括频率和幅度），该端电压在正常工作时的变化应很小。而实际上，待故障出现时。该端电压从正常的2.76V一直上升到5.10V。先检查42脚的外围部分，33V供电正常，R392（3.6MΩ）阻值正常。最后查到场振荡外接电容C394（0.1μF）时，发现有一脚焊锡单薄，似乎接触不良，遂用烙铁补焊后开机，故障现象直未再出现。41～43脚的电压一直保持在正常值。
| 脚位状态 |
41 |
42 |
43 |
| 正常时 |
2.23 |
2.76 |
3.47 |
| 故障时 |
0.6 |
5.1 |
4.3 |
故障原因分析：看来正是N24042脚外接的场振荡电容的虚焊（或电容内部接触不良），导致了场振荡工作电压提升，使得N24043脚输出了脉动直流成份较高的场激励脉冲（如脉冲波形变宽）。直流成份的提升，又势必会影响到N301内部①、③脚间前置放大器的静态工作点。同时，①脚内部的开关电路也受到影响，使得开启TDA3654中的逆程振荡器这一动作处于临界状态，从而表现为场幅展不开。另外，N301⑤脚输出的畸形的场扫描信号同样影响到枕校电路部分，使得行幅变窄。
结论：采用IC式的场输出电路与采用分离元件的电路相似。其内部同样需要正常的静态工作点。其故障的判断也同样是分清在前级（激励信号产生部分），还是在后级（场输出块）。可以采用以下办法来判断故障点在前级还足在后级。
首先断开场激励信号输入端（如本例断R301的前端），用直流电源给场输出IC输入端加至2V左右的偏压，以便恢复IC输入端的静态工作点：再经220V/6V交流降压器串2200pF/160V涤纶电容接到IC块的输入端。输入一定幅度的正弦50Hz的交流信号。如场输出IC正常，屏幕上光栅应稳定地展开一定幅度。
如无，则可判断故障点在后级。这样才能加快一些较疑难场输出故障的检修速度，不至于模棱两可，无的放失。
