在收看电视时,图像正常,无伴音。接手机器时进行例行的试机。发现除伴音不正常之外,还发现一个奇怪的现象:本机键和遥控器操作均不起作用,但若是按住面板上的频道“P+、P-”和音量“V+、V-”这四个键中之一不放,并同时操作遥控器。则遥控功能恢复正常;而面板按键操作依旧无任何作用。
本着先易后难的原则,决定先检查无伴音故障。仔细倾听喇叭中有“嗡嗡”的噪声,估计伴音功放电路TDA1905正常,实测其②脚16V供电和①脚伴音输出端中点8V电压均正常,且碰触其信号输入端⑧脚,扬声器中无“嘟嘟”的响声,说明判断正确。怀疑故障在sTV8222内部的伴音解调电路或是AV/TV切换电路上。先检查AV/TV转换电路正常:接着检查伴音解调电路,碰触伴音中频输入端⑧脚,发现喇叭中有“嘟嘟”的声音,检查其外围电路,发现伴音中频6.5M变换三极管Q102(c1815)的c极无电压。经查原来是电源退耦电容漏电(该电容无位号,直接焊在铜箔面上),更换一只0.01μ的瓷片电容之后伴音恢复正常。
接下来检查面板/遥控失灵之故障。按压遥控器上的任意一键,同时测量CPUIC001(N34300N4-012SP)的遥控输入端14脚有抖动变化的电压,说明遥控器和遥控接收电路正常。根据以往的维修经验,面板和遥控操作均不起作用,大多是由于面板按键漏电造成的。故将本机控制板拆下,分别测量各按键两脚之间阻值,未见有短路漏电现象,又测量其对地的阻值也正常。由此看来故障不在本机控制电路上,应检查IC001或其外围电路。打开电脑,找到《家电维修》2003年合订本附带的彩电维修资料,调出M34300N4-012SP数据,对比着测量CPUIC001的各脚电压,发现其17脚的电压为0.6V,与光盘所附数据1.4V相比较明显偏低。怀疑其外围元件有短路或漏电现象。经测量Q009、C023等元件,未见有短路及漏电之异常现象,试断开Q009的c极,测量17脚的电压上升至4V左右,同时遥控和面板操作均恢复正常。怀疑QOOgce极间有软击穿的现象或是饱和导通。可测量Q009的be结电压为0.2V,不足以使其饱和导通。看来Q009有软击穿现象,试更换之,故障依旧。经代换C023也无效,接下来又测量与之有关的电阻如R065、R059等,也一无所获。静下心来考虑检修过程,有两个问题引起注意:(1)在按住音量或频道键时,遥控操作能恢复正常;(2)断开Q009c极,在⑥脚电压上升的同时,本机和遥控的所有操作均恢复正常。对于问题1。在机器正常工作时。若按住面板上的任意一键时,则面板操作和遥控操作均会失去作用,而本例中的情况正好相反!觉得难以理解。对于问题2,只要⑥脚电压升高,则所有控制功能均可恢复正常;可是Q009等元件正常,其b极的0.2V电压不足以使Q009饱和导通,那么是什么原因导致其c极电压降低的呢?

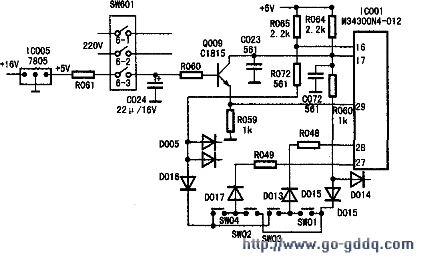

根据实物绘出相关的电路如图所示。原来Q009为一开机触发电路。在按下电源开关SW601的时候,触点6-1、6-2闭合接通交流电源,开关电源得电输出正常的工作电压,次级输出的+16V电压,经7805(IC005)稳压为+5V为CPU等电路供电;同时在按下电源开关的瞬间,SW601的触点6-3也瞬时接通,+5V电压经触点6-3加到Q009的b极。Q009饱和导通,接通CPU(IC001)17、29脚电路,CPU得到开机信息,于是从30脚输出开机信号,三极管Q605(C2335)饱和导通。+B110V电压经Q605的ce极加到行输出电路。机器开始工作。松手后,SW6016-3触点断开,Q009由于b极失电而截止,整机进入正常的工作状态。由于电源开关6-3触点只是在按下的瞬间闭合,在机器正常工作时是断开的,故怀疑6-3触点漏电,致使Q009误导通而引起。将6-3触点与外电路断开。用R×10k挡测量之,未见有短路、漏电的现象;再次用直流2.5V挡测量Q1309的be结电压,仍为0.2V,但意外地发现表针有轻微摆动现象,难道是这波动的电压在作怪?决定动用手中的“先进武器”——示波器。于是接通示波器电源开关,待水平扫描基线稳定之后,将探头接触Q009的b极,真是又惊又喜,原来荧光屏上有幅度约为10Vp-p的干扰杂波!是高频交流电压!怪不得万能表的直流电压挡对其无能为力了!可这杂波又来自何方呢?带着心中的疑问,将探头移至C024的正极。依旧有干扰杂波,继续探测SW601的6-3的两触点,发现与C024连接的一端触点上有干扰波形。而与+5V连接的触点上的波形为一水平基线,干净利落,无任何干扰。考虑到Q009的b极上仅有C024、R060两个元件,先将易损的滤波电容C024拆下,用数字电容表测量其容量为19μF左右,而标称容量为22μF/16V。更换一质量上佳的电解电容,遥控和面板的操作均恢复正常,至此整机修复。
复测量CPU 17脚上的电压上升为4.2V。
检修小结:(1)分析认为Q009 b极的干扰杂波来源于开关电源,开关电源工作时会产生很强的高次谐波。又由于这台彩电已使用日久,电源开关的电木材料绝缘性能变差,故开关电源的高次谐波会通过电源开关外壳串到Q009的b极上,又由于C024的容量下降,性能变差。滤波能力低下。面对高频干扰杂波也就显得无能为力了,致使Q009误导通。这是产生该故障的根源。(2)由于Q009的导通,致使CPU 17脚电压下降,这相当于17脚与29脚长期接通,CPU重复执行“开,关”机功能,进入“死循环”状态而不能自拔。根据CPU电路的设计原理。不能同时执行两个或两个以上的指令和本机键优先的原则,这时面板按键和遥控同时失灵,也在情理之中。(3)而对于按往面板上的频道或音量键之中的一个键时。遥控功能恢复正常,则就显得难以理解了。
