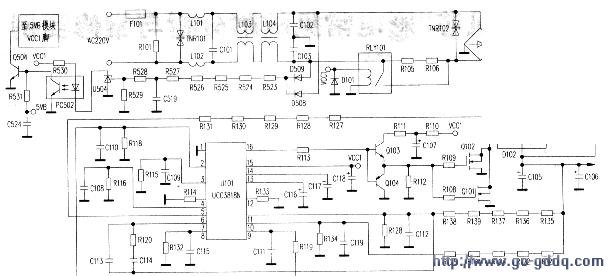

上述现象说明整机主板CPU已发出开机指令，并能使继电器吸合，经对等离子屏自检，发现屏无光，估计该故障可能是电源本身或负载有问题而导致电源电路不工作。该机电源相关电路见附图所示。交流220V电压从插座CNO1输入后分为两路：一路经保险丝F101进入出R101TNR101、L101、L102、L103、L104、C102、TNR102组成的抗干扰电路和电源电压过压保护电路，然后经继电器RLY101的常例触点，R105、R106送入BD101，经由BD101、C104组成的整流、滤波电路后得到直流电压，直接送入L105、Q101、Q102组成的PEC（功率因数校正）。另一路则通过D509、D508半波整流后送入R523-R529、C519组成的分压取样电路，取样后的电压作为控制信号加到精密误差放大器U504（T2431）的控制脚。

　　经其内部处理后送往光电耦合器PC502，通过PC502使Q504截止，从其集电极输出高电平加到SUB模块的VAC脚，使该脚电压保持在4V的高电平上。

　　本机PFC集成电路由V101（UCC3818N）及外围元件组成，电视机正常启动后，CPU从SVB模块RLY-c脚输出4.7V的高电平，经R539加到光电耦合器PC506上，PC506内的二极管导通，使Q505导通，Q505导通后输出的15V（VCC1）电压，除作为V101、V201、V301、V401的工作电压外，还直接送往继电器RLY101的工作线圈，使继电器吸合，短接浪涌电阻R105、R106以减少电源的自身消耗功率。U101（VCC3818N）的（15）脚得到15V（VCC1）电压后，其（6）脚也删时得到启动电压，使U101进入工作状态，形成PFC脉冲激励信号从其（16）脚输出，经电阻R113送入由Q103、Q104组成的共其极放大器放大。然届送入功率管Q101、Q102进行功率放大，经功率管放大后的脉冲信号，经L105、D102、C105、C106组成的整流、摅波电路得到约380V的PFC电压。该电压还经R121～R125、R134分压取样后度馈至V101（10）脚和（7）脚，用于检测PFC的输出电压和保护。经上述电路分析得知该部分电路的工作过程，经测量220V电压已加上，估计PFC电路有问题，实际检查发现D102、C105、C106及Q101、Q102、Q104均已击穿损坏，测查V101各脚未发现异常，查其外围，元件也没有发现问题。更换上述损坏元件后，通电试机故障排除。
