该彩电采用TCLMS22机芯，通电开机时。感觉有高雎产生。然后看见灯丝也点亮了。但荧光屏始终没有光栅出现。测量显像管加速极电压正常。再测R、G、B三阴极电压均在200V以上，说明视放电路截止。据用户说“故障开始时场上部无光栅，然后发展为整个荧光屏无光栅”。按这个思路分析故障可能在场输出电路。遂对场输出电路TDA8172展开检查，测量其正负14V供电正常，输出端电压为OV。也正常。试代换场输出块。故障依旧。

　　怀疑故障还是在视放电路。回过头来重新检查之。经测量视放板RGB三基色输入端电压分别为2V、2V、2.5V.分析认为此时机器无视频信号输入。其B基色输出端电压应该比另外两基色输出电压高，使荧光屏星蓝屏状态：现在测量的结果与分析一致，这恰好说明视放之前的电路正常。因此将故障锁定在视放电路。

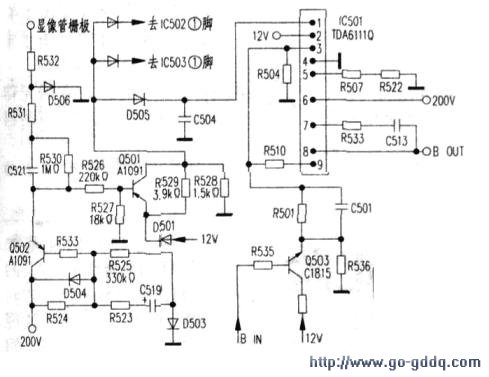

　　本机RGB三基色放大电路分别采用三块TDA6111O（IC501-IC503），分别测量它们各脚电压基本一致。附表数据是IC501（B通道）电压。分析表中数据，其正相输入端（1）脚电压9.5V、反相输入端（3）脚3.6V.差异较大。查阅资料：这两脚电压应该基本一致。怀疑（1）脚电压偏高。根据实物绘出B通道电路如图所示（其他R、G两通道电路一样）。由电路可见IC501-IC503（1）脚电雎均系由Q501、Q502等元件提供，先测量Q501（A1091）电压为：b10.4V、c 11v、e 11.2v。说明Q501饱和导通！这样12v电压经D501、Q501 b、e极、D505、R528分压后加到（1）脚的电压就达到9V以上；假设Q501截止，12v电压经D501、R529、R528、D505分压后加到（1）脚的电压应该是2.5V左右，据此拆下Q501检查。未见异常；此时开机，意外发现荧光屏光栅出现。经测量IC501-IC503（1）脚电压均降至2.6V.

　　与计算结果基本一致。仔细检查R526～R529、D501、D505。

　　均正常无异。检修向Q502（A1091）及其周围元件推进。测0502 b、c、e极电压分别是205V、10V、205V～Q502截止！分析认为正常时应该Vb<Ve.即Q502处于饱和导通状态。c极应为高电平200V。先拆下Q502测最，正常；再测各电阻分压点电压，发现R525左端电压为200V以上，而其右端与D503正极连接处的电压为0V.怀疑R525（330kΩ）不良，拆下测量，已开路损坏。用一只2W电阻更换之后，光栅恢复正常。实测的IC501、Q501、Q502的正常电压如表1、表2所示。

                                  表1

　　检修小结：Q501、Q502构成关机消亮点电路。当机器正常工作时，Q502饱和导通，200V电压经R526、R527分压之后得到15V以上的电压使Q501截止，12V电压经D501、R528、R529、D505分压得到2.6V电压，为IC50I～IC503（1）脚提供偏置电压：关机时。200V视放电压迅速消失。这时C519两端电压经R533加至Q502 b极，使其迅速由导通转为截止。Q501由于b极电压下降而饱和导通。三视放块（1）脚电压上升。内部放大电路输出截止。显像管三阴极电压迅速上升而截止，荧光屏黑屏，防止关机亮斑出现。
