观察此机图像上面叠加有水平彩条，特别是大面积蓝色图像出现时，蓝条很明显，且有漂动感；彩条边缘不十分清晰。

　　此机为待售新机，开箱使用二至三次即出故障。开盖观察，CPU为87CK-38N-3D96（掩膜KONKA CKP1011S1），小信号块为TB1238AN。因为是刚投入使用，估计元件虚焊、引线松动的故障是不会发生的。翻板仔细检查元件焊接面，未见异常。

　　TB1238AN芯片组成的彩色处理电路发生故障时，宜首先检查以下两处（确保电源正常前提下）：11脚压控振荡器外接4.433619MHz晶体端，⑩脚色副载波和色度解码电路APC滤波端。

　　实测11脚电压正常，波形合乎要求。测APC滤波⑩脚有信号时电压为1.6V，属正常电压值。又测⑩脚对地电阻：正测（红笔接⑩脚）为7.4kΩ，反测（黑笔接通脚）为10kΩ，正常。以上两个关键点没有查出问题，难道是TB1238AN内部损坏？不宜轻易下结论。

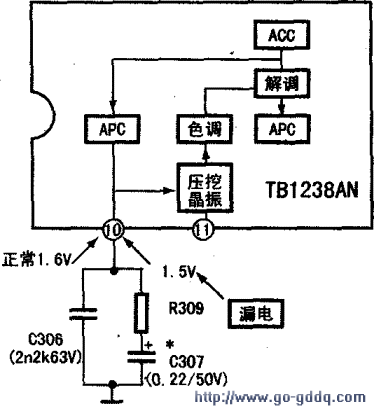

　　虽然以上对TB1238AN的11、⑩脚进行了检查，但根据经验，⑩脚外接电容（如图）漏电或失容时，其电压值基本保持不变。只有开路C307，才能弄个明白。焊下C307、C306后测量，C306正常，C307无一点容量。换一新电容后试机，彩色正常。

　　小结：APC滤波电容开路后，色副载波与色同步信号在双差分鉴相器中比较后输出的误差电压得不到积分滤波，副载波与电视台发送信号的频率和相位无法保持同频和同相，以致产生类似于爬行的水平干扰彩条。由于这种频率和相位的失步是不断变化的，表现出来的彩条有“漂移”感。
