观察其开机即听到一声很响的高压放电声，查看显示屏为黑屏现象，电源指示灯为绿色。

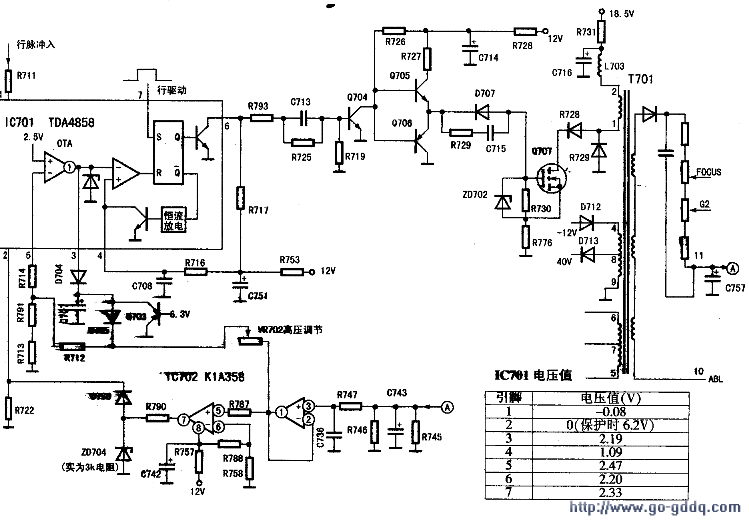

　　上网查阅该机性能指标优良。二次电源电路由分离式行输出电源电路和高压电源电路两大独立部分组成。其电路图与LG-CS950显示器类同。按照一般检修思路，电源指示灯为绿色，说明该机主电源和前级CPU控制部分正常，应属于典型的X射线保护电路动作起控所致，相关部分电路如下图所示。

　　拆开机壳，抽出主电路板，开机瞬间昕到一声高压放电声，用万用表测量，可观察到高压包T701各路输出电压值在刚刚上升不久，便立即又下降为0V。此时再测量主电源电路各路直流电压值，因负载较轻，电压值稍有浮动，但应属于正常范围之内。

　　数次重新开机。测得X射线保护电路IC7OI②脚上升到6.2V后（由优利德UT55型数字表测得）立刻降为0V。周时用示波器可观察到IC701的⑥⑦脚B+、行频驱动脉冲，开机瞬问有脉冲群，随即消失，电路进入保护状态。查阅IC701集成块TDA4858资料，如左图和附表所示，结合下图电路图可知，该集成块具有完整的行、场扫描电路和二次电源控制电路。当②脚大于6.4V时，该空制电路起控，切断⑥⑦端的B+、行驱动脉冲输出，④脚上的三角波也同时消失，二次电源关闭，保护了相关电路上的元器件免受损坏。现查以IC702比较器为核心的X射线保护电路与高压调控电路上的元器件均正常，再查IC701①②③④⑤⑥⑦、31脚相关电路中元器件也正常，将怀疑的电阻、电容都加以换之，开机后还是老样子。加大31脚上的软启动电容容值，或在③脚C707并上一大容量电容，仍无效。

　　静下来重新分析电路，高压过高应属于B+电源的控制电路范围内，IC701⑥脚B+输出的脉冲波形异常，将会引起过高高压，因⑥脚低电平脉冲波形变宽，经Q704倒相放大后。再经Q705、Q706推挽放大，驱动场效应管Q707工作在开关状态时的导通时间将延长，最终T701各路电压上升。细查⑤脚高压调节电路正常可控（注意：千万不可断开此电路开帆。否则高压将变得非常之高，危及电路安全！）。为能详细测得B+波形图。以便分析故障原因，根据TDA4858内部结构原理圈可知，当B+控制电路之中的③脚为低电平0V时，⑥脚无脉冲输出；而当③脚从0V渐渐增长时，⑥脚的脉冲群也从低电平窄脉冲渐变到低电平宽脉冲，经反相放大后，使T701高压包的直流输出电压渐渐升高。人为地在③脚外接C707电容两端并上10kΩ电位器，并使初始状态下C707为接地0V。开机后，慢慢调节电位器（过快时将会出现同样的故障现象），当调到某一点时，只听“唰”的一声高压放电声。屏幕上出现了蓝天白云的稳定画面。在这一过程中，同时用示波器观察到⑥脚上波形如右图所示变化，此时测得各点电压值如下图中所示。接着正常使用电脑，显示器一切正常。且⑦脚行脉冲矩形波很正规。但当重新启动电脑时。又出现了当初的故障现象。再数次开机，观察到⑥脚低电平波形在变宽过程中最后会突然略变宽一点再回缩一点时，高压便立即消失。看来此点正是原因所在吧！由于没有⑥脚上的标准波形图。只得参考别的电路图上的波形图，总觉得⑥脚波形有点不对劲：首先不是正规的矩形波。二是幅值比⑦脚小得多，但现有了稳定的图像画面，足以说明⑦脚上行频矩形波形应是正常的。故怀疑TDA4858内部有损坏。逐一替换了两块集成块，还是不行。不得已，只有采取将上述的10kΩ电位器慢慢调到有“唰”一声高压放电声后再往回微调一下，以避开最高电压的突变点，即如右图中波形图上的突变点。

　　此时焊下可调电位器，测得电阻值为3.63kΩ，用3.6kΩ电阻焊在C707两端后，数次重新启动电脑，显示器也正常。测此电阻两端电压为1.64V，计算电阻上电流为毫安级。故用1/8W电阻即可。问题看来解决了，但总觉得实质上的问题还值得探讨：究竟是什么原因使开机瞬间输出高压过高呢？曾试换上④脚上三角波形成电容C708，当容量小到470pF，再并上150pF时，也可正常开机显示画面，但偶尔画面有涨缩现象发生。又怀疑高压包T701内部有问题，但因无此配件而没有验证过。
