长虹H2186W型彩电,无论AV/TV均能正常收看,但操作时无字符显示
来源:本站整理  作者:佚名  2010-09-13 09:37:43

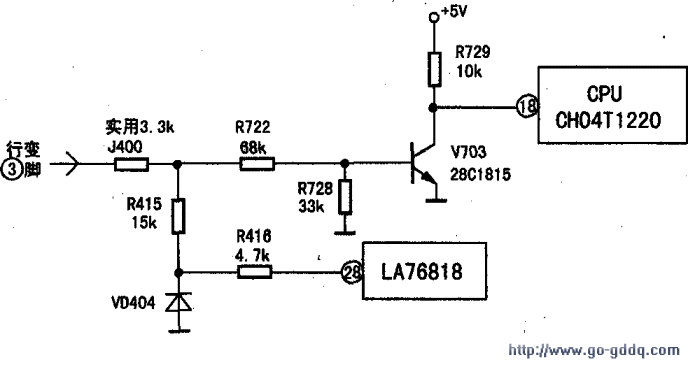

  根据故障现象,说明该机大部分电路工作正常,无字符显示的故障可能由字符产生电路不良或行、场同步脉冲信号丢失引起。查字符产生电路未发现故障点,开机测CPU 18脚的(行同步脉冲信号输入端)电压异常(为5.05V,正常值在4.3V左右),说明该机故障系行同步脉冲异常引起,电路见图。对行同步脉冲信号输入电路进行全面检查,发现R722(68kΩ)已经开路损坏,将R722更换后,字符显示恢复正常。
