东芝43G9UXC背投彩电,开机后黑屏
来源:本站整理  作者:佚名  2010-09-13 09:38:07

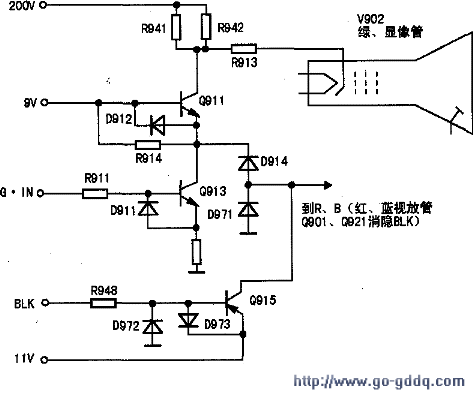

  观察该机灯丝已亮,测加速极电压为200V左右,正常;三只显像管的阴极电压为200V,不正常。量R、G、B兰基色输入信号电压为2.5V左右,基本正常。根据测量结果,接下来应检查消隐电路是否正常,测Q915集电极电压为11V左右,而正常状态下应为0V。测Q915三极管e、c极击穿。另外,D972击穿或反向漏电造成的故障现象与此相同。由于Q915e、c极击穿,Q915集电极电压升高,使D914导通(正常情况下D914截止),Q911截止,三显像管的阴极电压升高而无光栅,如图所示。
