2、常见真故障分析与检修

    （1）温控器机件失灵

    温控器失灵是电冰箱控制系统出现故障的主要原因之一。

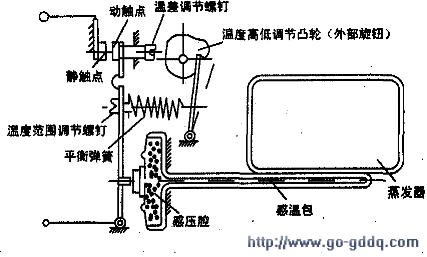

　　右图是普通型温控器的内部结构及工作原理图。它根据温度的变化而控制压缩机开停。主要由温压转换部件和触点式微型开关组成。温压转换部件由感温包和感压腔组成一个相通的密闭系统。其内部充入的感温剂，一般为氯甲烷R40（CH3C1）或氟利昂R12。通过感温包感知冷藏室内温度升高或降低。促使感压腔内感温剂压力的变化。控制压缩机的开停达到温度控制的目的。

　　当电冰箱温度达到且低于设定温度时。还不停机。那么原因可能是感压腔老化不能收缩或温差调节螺钉（温差调节螺钉出厂已调好。一般不用调节）造成的。这时可以拆下温控器，将外部旋钮（温度高低调节凸轮）调到“4～5”挡位置，常温下用指针万用表R×1k挡去测量温控器的两个（带门灯的温控器有三个接线端子）接线端子是否接通，接通正常，否则故障。

　　再把温控器放到另一台好的电冰箱冷冻室冷冻十分钟左右。拿出来立即用指针万用表R×1k挡进行端子测量，正常时，电源输入端H与接压缩机公共端端子C断开，接通说明故障（三个接线端子的温控器正常时电源输入端H与门灯接线端L接通。与按压缩机端子C断开，否则故障）。

　　解决办法：更换同型号的温控器。

　　（2）温控器接错线

    这故障一般出现在带门灯的双门直冷电冰箱中，在刚维修完后的电冰箱中较常见，故障的产生是由维修人员接错线导致的。如下图所示，把门灯L接线端子与接压缩机C端子的电源线调转接线时，就会出现当温度达到时，电冰箱长期工作不停机，而门灯电路却被断开，造成开门时门灯不亮的现象（下图为带温度补偿直冷冰箱电路原理图）。

　　解决办法：拆出温控器。把门灯接线端予与接压缩机公共端端子的电源线对换即可。

　　（3）门封不严密

    门封不严密不但会使电冰箱长时间不停机。还会造成电能损耗（门封老化变形、起褶、翘起导致的）。

　　解决办法：检查门封密封性可用漏光检查法。具体做法是：切断电冰箱电源，准备一到两只手电简，打亮后头朝外放入箱内。然后关闭箱门。白天最好遮掉房间内光线，晚上应关掉房间内灯光。双眼沿门封四周仔细观察。以不漏光为合格。

　　若有漏光现象，可用圆珠笔在门封胶条上标出漏光位置。

　　当门封条起褶和翘起时，可关好箱门用吹风机在门封变形的位置来回晃动对其加热直到门封条变软。然后用塑料薄板压紧变形处，使门封条与箱体贴严贴紧。待自然冷却到环境温度后。再拿开握料薄板即可。如果磁性门封条的局部有凹陷，可把门封条翻起，用十字螺丝刀将固定门封条的螺丝拆下。使故障部位的门封从门壳上脱离开。然后在门封条凹陷位置垫上合适的薄胶片，再固定好螺钉，可使门封条恢复平整。

　　有的门封条四周密封不好。可用同样方法拆开，然后填进适量的海绵状软物质即可。

　　若采用以上方法仍不见效，说明门封条已经老化，这时必需更换同型号的门封条。

　　（4）温度补偿电路故障

    该故障主要针对用发热线作温度补偿的直冷电冰箱（电路原理图见下图）。当温度补偿开关触点粘连时，会让发热线长期进行温度补偿。造成冷藏室温度永远都达不到调定温度，导致电冰箱长期工作不停机。

　　解决办法：更换一个温度补偿开关。如果开关配件一时找不到。可以考虑先不要温度补偿，把开关线断开。电冰箱也可以正常开停机。
