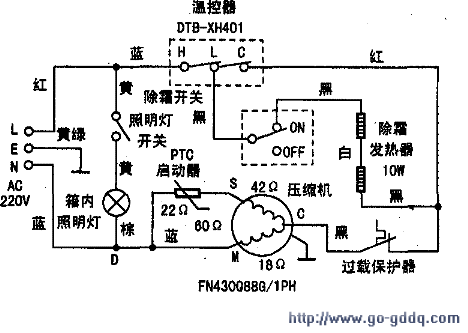

根据实物绘出电路原理图见图。故障现象说明电路接通电源，“嗡嗡”声是压缩机电机过热、过载保护器动作循环通断电源所致，估计故障出自PTC启动器。断电。打开压缩机接线盒保护罩，拔出PTC启动器和过载保护器，可见到压缩机电机C、S、M接线柱，用万用表R×1挡分别测量启动绕组C-S、运行绕组C-M的电阻为42Ω和18Ω，正常，排除电机绕组损坏引起故障的可能性。摇动启动器有响声，撬开盖子，发现夹住PTC两块簧片中一块熔断，取出PTC芯片测量电阻无穷大，更换为正常22Ω PTC启动器后。故障排除。
