该机使用超级单片TDA9370打开外壳观察电路板，发现行输出变压器附近明显断裂。

　　显像管没有问题。连接好各个断点后试机，有伴音、有字符、无图像、黑屏，由此可知，有伴音表明中放电路及IIC总线控制正常，有字符表明视放电路也工作，黑屏无图像表明IIC内图像通道有故障，即亮色解码电路有故障。这些电路涉及的引脚较少。如49脚的ABL电路或控制系统对亮色解码输出的指令控制信号异常等。

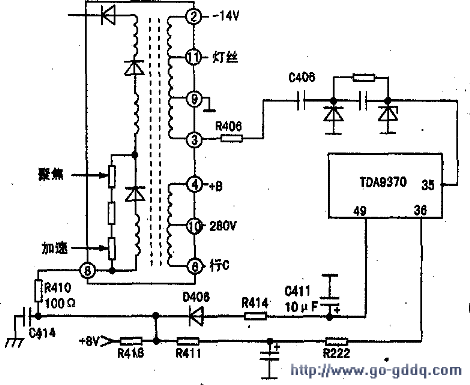

　　加入AV信号，也无图、黑屏，调高加速极电压，出现回扫线但无图。测TDA9370各供电电压均正常，用空白存储器更换原机存储器，无效。由于有字符，故50脚电流不必检查。将TDA937050脚悬空试机，有图像，但出现满屏回扫线，调低加速极电压，图像变暗，仔细看仍有回扫线。图像有颜色，调亮度、对比度无反应，此回扫线到底是怎么回事呢？试着悬空TDA9370的49脚（ABL控制），回扫线消失，但图像模糊。查49脚相关电路（见图），当代换到电容C414（56nF／63v）时，故障排除。
