用户反映最初出现枕形失真现象，带病看了约一个月后，突然声光全无，机内有焦糊味。按下电源开关后指示灯亮而三无。开机，测+B电压约为60V（待机状态正常）；二次开机，荧光屏表面瞬间有高压吸合反应，荧屏不亮，+B电压约为140V（正常），数秒钟后进入待机保护状态，在路检测行管正常。

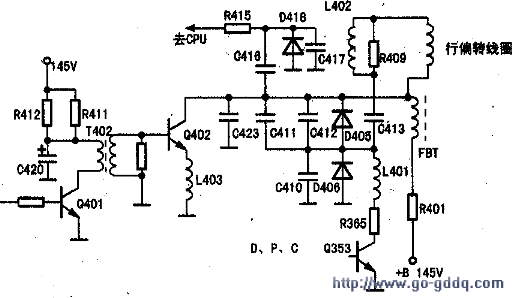

　　查看电路板上枕校电路中的R365电阻（2.4Ω／3W）已严重烧焦，但检测其阻值仍正常，再测与之相连的枕校管Q353（C4793）已击穿。拆下这两只元件再开机，故障依旧，由此判断故障应在行扫描电路中（见图）。断开行输出电路供电电阻R401（2.2Ω／1w）的一端，串人万用表2.5A挡，开机测得行电流达1.4A左右。由于此机设有过流检测保护电路，数秒钟后便自动关机。连续几次开机检测后，手摸行管管壳已明显感到发烫，长此以往，行管定会过热烧坏。依经验对行管过流过热的几大原因进行依次排查：1、拔掉偏转线圈插头，电流仍大，排除偏转线圈损坏；2、测行激励级供电电阻正常，代换行激励级滤波电容C420及激励管Q401，再补焊激励电路各焊点故障仍旧；3、检测各逆程电容C423、C411、C412、C410、C416均无击穿漏电现象，逐个代换试之无效；4、行电流过大的原因还跟行频过低有关。此机行频由色度副载波分频形成，代换晶振X202无效；5、怀疑行管B值过低，换新管也无效。至此，众多常见原因已排除，凭经验认定行输出变压器损坏。于是返回店里取件更换，结果却是徒劳无功。

　　冷静分析电路，觉得故障就在行输出部分，决定把行输出电路中尚未查过的元件全部普查一遍。当断开阻尼二极管D405的一端，检测其正、反向电阻发现正、反向电阻均为几千欧，用同类元件更换，开机行电流恢复到正常范围。荧屏出现光栅。再将枕校管用D2603替换。电视完全恢复正常。
