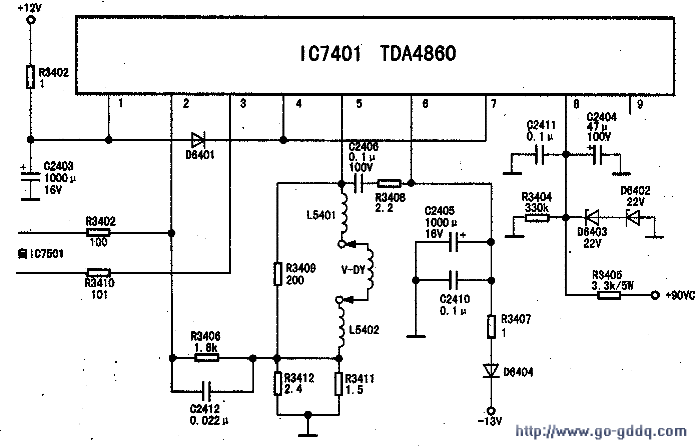

由故障现象分析,故障应在场扫描供电电路或场振荡、场激励、场输出级电路,局部电路如附图所示。通电查IC7501(TDA4858)⑨脚电压为12.5V,IC7401(TDA4860)①、④、⑥、⑧脚电压分别为11.5V、10.5V、-11V、44.5V,基本正常。
引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
电压(V) | 12 | 0.45 | 0.45 | 11.5 | 0 | -11 | 11.5 | 44.5 | 空 |
电阻(kΩ) | 12 | 2 | 2 | 65 | 0.2 | 6 | 65 | 32 |
用万用表R×1k挡测IC7401②、③脚电压都为0.5V,正常。用示波器测其②、③脚,发现指针微微摆动,可确定激励级输出锯齿波到达IC7401集成电路,查场输出⑤脚内阻为0.2kΩ,正常,沿⑤脚线路查找,当表笔接触L5401电感时,屏幕突然亮了,用放大镜观察发现有引脚氧化脱落,将此电感线圈焊下用小刀除去氧化层后重新焊上,开机通电故障排除。IC7401(TDA4860)各引脚实测数据见附表。
