开机观察，无声音，屏幕为满幅很亮的黄光栅。测显像管红、绿两枪电压都很低，只有十多伏。关机，用万用表电阻挡测得红、绿输出管Q815、Q825击穿短路。用两只正品BF423代换后开机，屏幕显示黑屏，没有伴音，不能遥控。测视放板R、G、B三枪电压均在170V以上，显然三枪已经截止，而主板各供电电压也都正常。手摸末级视放电路IC801（LM242PTE）散热板没有温升，测量IC801①脚电压为1.2V，③、⑤脚为0.5V，而⑥、⑧、⑩脚输出端均为10多伏。拆下IC801，测②、11脚与其他各端子的阻值都为无穷大，判断IC801已损坏。更换IC801，开机，图像伴音恢复正常，遥控器也操作自如。复测IC801各脚压：①脚为1.9V，②脚为180V，③脚为2V，⑤脚为2.1V，⑥、⑧、⑩脚均为1.45V，11脚为9V，试机约1小时正常。

　　关机，装好线路板，合上后盏，插上天线再试机，又无图无声。

　　无奈，只得再拆开后盖做进一步检查。测显像管R、G、B三枪均已截止，IC801①、③、⑤脚电压为5V左右，⑥、⑧、⑩脚约为20V，摸IC801散热片温升正常，初步判断IC801未损坏。

　　将线路板翻转过来，通电检查，电视机却不知不觉又好了起来，有时振动一下线路板，故障重现，明显是接触不良。拿起烙铁，将主板、数字板各集成块的引脚、行场扫描部分元件引脚重新焊一遍，故障依旧。

　　高清彩电出现黑屏故障的涉及面比较广，为了弄清到底是哪里接触不良，轻轻敲打电路板。突然，屏幕又出现了很亮的蓝屏。关机，测视放板上蓝输出管Q835损坏，IC801再次烧坏。将两元件换新后，电视机又回到黑屏、无声状态。

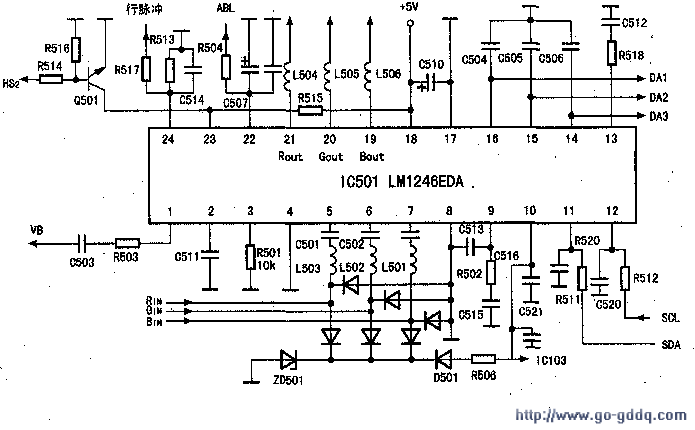

　　为了防止元件再次损坏，只好取下线路板，放在光线明亮的室外，用放大镜仔细检查，终于发现接在预视放电路IC501（LM1246EDA）③脚到地的电阻R501接地端有一微小的黑纹，用手轻轻一拨，该脚松动（见附图）。将R501重焊牢固，试机，声像俱佳。电视机完全恢复正常。

　　为了证实故障是否由该电阻所引起，再将R501断开，果然电视机又是黑屏无声。由于K501的接地电阻阻值不同，而引发多种不同的现象，请同行多加注意。

　　IC501对地电压值及电阻值见附表所示。

表 LM1246EDA对地电压电阻实测值
