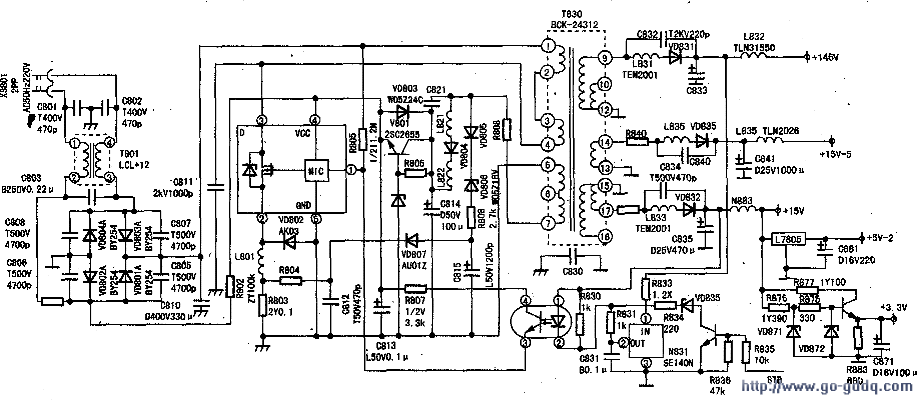

打开后盖，抽出电路板只见该机采用了超大规模集成块T19A9373PS／N21A11087，长虹掩膜为CH05T1606，开关电源为STRF6454厚膜块。保险管没烧，光电耦合器N830③脚到厚膜块①脚的铜箔已烧变色起皮，N801（STRF6454）①、②脚已经烧断，厚膜块中间已炸开。用数字万用表（DT9205A+）检查出V801（2SC2655）、24V稳压管VD803、18V稳压管VD808已击穿，该机电源部分见附图。

　　因当时上门材料不齐，便用2SC1573代换2SC2655，两个9.1V稳压管串联代换VD808，两个12V稳压管串联代换VD803。因光耦N830③脚外铜箔起皮变色，用表检查虽未见损坏，但为可靠起见也将其换掉，并更换N801。检查行管未损坏，行负载未短路的情况下，将行管b、e极用导线短路，在+B滤波电容C833上并联一只60W灯泡做假负载检查电源。

　　通电试机，灯泡亮一下便不亮了。关机，一会儿又开机，灯泡又只亮一下，+B只有50V左右便没有了。测量+300V滤波电容上电压久久不能泄放，N801①脚、②脚、⑤脚电压为0V，③脚为320V，④脚供电在13V左右变动。查启动电阻R805、R802都未见损坏。当时天色已晚，便向顾客说明原因，摘板带回店里修理。

　　回去后将V801换回新购的2SC2655，并将电源部分的所有元件全部检查一遍，只检查出VD802有很小的漏电。用指针表R×1k挡测VD802正向电阻正常，反向电阻有600kΩ左右，将其用快恢复二极管换掉，故障依旧。难道思路错了？根本就不是不起振，而是负载短路保护？用数字表检测，+B整流二极管VD831正向电阻为0.413Ω，反向为无穷大，正常。+16V整流二极管VD835正向电阻为0.371Ω，反向电阻为0.422Ω，可疑？但将L834、R840断开。测VD832、VD835正反电阻正常后试机，故障依旧。这可把我搞昏了，查阅《家电维修》2007年第5期曹泓俊老师《采用KA5Q、STR-G、STR-W系列电源膜块的开关电源工作特点与维修》一文受其启发，将电路中R808断开，果然灯泡一闪一闪，且有65V左右电压输出。至此，可以肯定N801已经起振了。

　　+B无输出有三个原因：1、不起振；2、负载短路过流保护；3、过压保护。不起振已经排除。针对剩下的两个原因，又检查稳压取样电路N831（SE140N）、R833、稳压二极管VD836、V830未见损坏。将N831代换，但故障依旧。突然想起《家电维修》有篇文章曾经说过：当你用尽所有办法还不能解决问题时，你已经换上的新元件依然在怀疑之列。于是又用另一块STRF6454将机上那块厚膜块换掉，故障依旧，厚膜块无问题。难道光耦有问题？用两块万用表同时测量①、②脚和③、④脚，果然光耦损坏，将其换新，故障排除。

　　本故障维修之所以走弯路主要是对该开关电源原理不熟悉，电源过压保护后+300V电压不能泄放，有点像不起振，说过压保护吧，测量+B电压又有50V左右，所以又不像过压保护电路所致。
