用手拍打电视机，有时可恢复正常，数月后，拍打无效，不能开机。

　　根据拍打后可恢复正常的故障现象，判断为接触不良。仔细检测，发现行输出二次供电的三端稳压器Q408(AN7712)的3脚开焊，造成通道小信号处理电路无12V供电，引发三无故障。将Q408的3脚焊好后，开机12V电压恢复正常，有伴音，但无光栅。

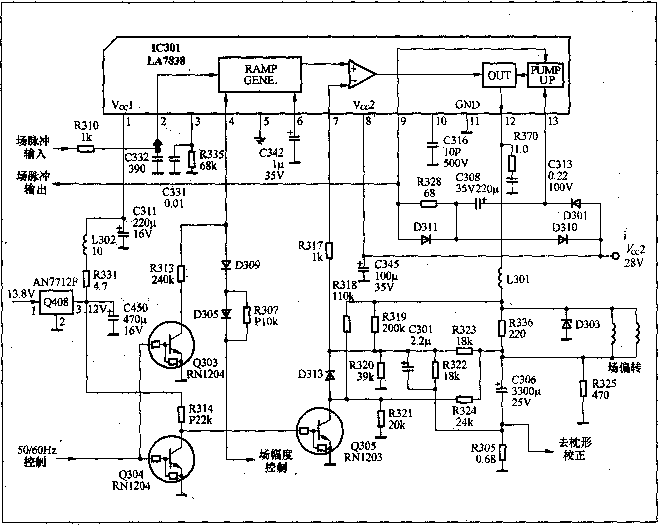

　　对显像管供电电压进行检测，发现三个阴极电压均为200V，测量三个视频放大电路均截止。提高显像管的加速极电压，光栅呈现一条水平亮线，判断场输出电路发生故障。该电路如附图所示，经检测是场输出电路IC301(LA7838)损坏。

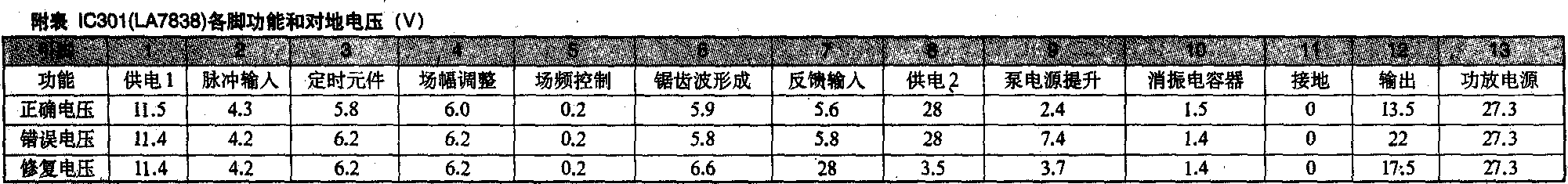

　　更换场输出电路IC301(LA7838)后，场扫描电路恢复正常，但场线性不良。光栅的下部基本正常，上部三分之二部位图像严重压缩，三分之二以上部分又严重拉长。测量IC301的各脚电压，如附表中“错误电压”所示，与附表中的“正确电压”比较，其中的9脚和12脚的电压偏离正确电压较多。检查9脚和12脚外部元件，未见异常。根据经验，场线性不良故障多为场锯齿波形成电容器、场输出电容器、场升压电容器和场反馈电容器容量减小或漏电引起，更换场锯齿波形成电容器C342、场输出电容器C306、场升压电容器C308、场反馈电容器的C301，故障依旧。怀疑新更换的场输出集成电路IC301(LA7838)性能不良，重新更换LA7838后，故障仍未排除。后来逐个测量IC301外部的阻容元件，也未见异常，使检修陷入困境。

　　后来仔细分析LA7838的工作原理，7脚外部的反馈电路，对场线性影响较大。逐个改变7脚外部反馈电路阻容元件参数进行试验，发现减小R319、增大R320、增大C301的参数，对场扫描的线性有所改善。经多次试验，将R319的阻值由原来的200kΩ改为100kΩ，将R320的阻值由原来的39kΩ增大到47KΩ，将C301的容量由2.2μF增大到10μF后，场线性基本恢复正常。此时再次测量LA7838的各脚电压，如附表下部“修复电压”所示，基本接近“正确电压”值。场线性不良故障终于彻底修复。

　　小结：该故障引发场线性不良，既不是元件损坏，也不是元件变质，估计是新更换的LA7838内部参数与原始LA7838参数不符。笔者通过更改LA7838外部元件参数，祢补了LA7838内部参数的改变，达到改善场线性的目的。

　　该例维修实践仅供同行们维修此类故障时参考，特别是维修LA7838场输出电路遇到相似故障时参考。触类旁通，维修其他集成电路参数不符的故障时，也可参照本方法，通过改变集成电路外部元件参数，祢补集成电路内部参数的改变，达到修复的目的。
