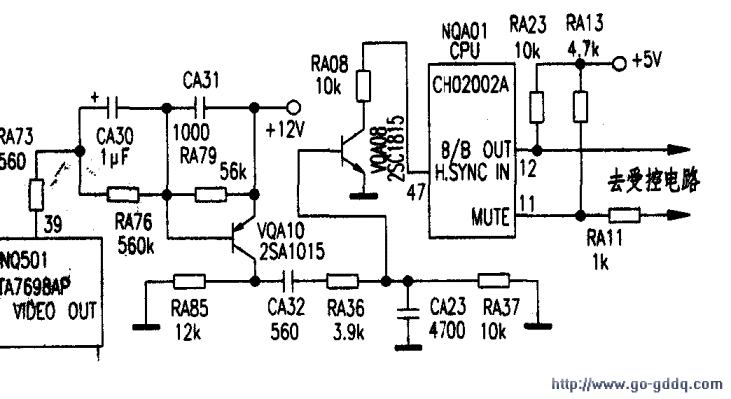

如下图所示，检测CPU47脚（H、SYNC、IN）无论故障出现与否均为4.48V，而12脚（B／BOUT）蓝屏时为5V，正常时为0V；11脚（MUTE）蓝屏静音时为4.4V（图标2.4V），正常为0V。

　　该机检测电视节目有无的行同步信号引入电路接插件多，走线很长，但线路并不复杂，查遍TA7698AP39脚到所有的元件均无损坏，测有关电压与图纸基本相符，直接代换相关元器件也无效。所以，断定CPU内无信号输出的控制电路工作不稳定，试用导线把12脚对地短接图像出现，由于该CPU对伴音的控制采用12C总线，无音量控制引脚，将11脚也对地短路，伴音也出现了。估计CPU内部的静噪控制输出电路工作不稳定，用导线把CPU11、12脚对地短路后，该机修复，半年后回访一直正常。
