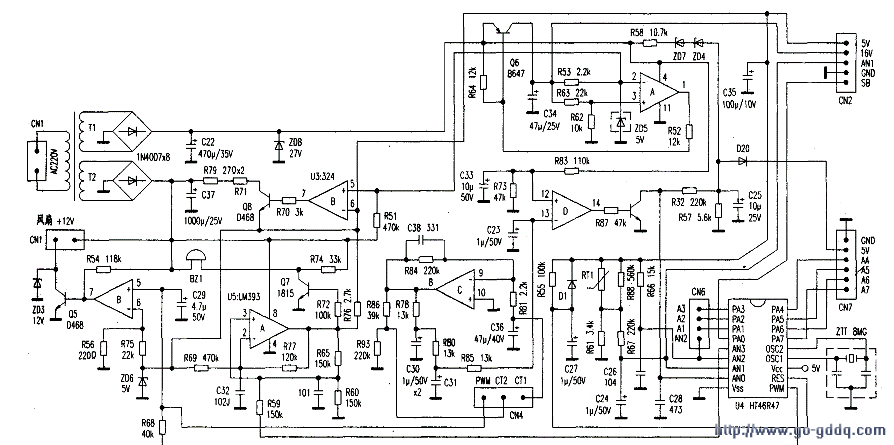

检测图中CN2插针的16V电压为0V，5V电压则为5.7V偏高。于是重点对输出16V电路有关的元器件进行逐一检查，结果发现在其虚框内的ZD5稳压管也短路，但其稳压值的标志已无法看清。于是先试着用16V稳压管更换，但经检测输出电压高达25V，显然是没选合适，后选用5V稳压管则很快恢复到16V，且5.7V电压也同时恢复至5V正常值。此时接通市电后BZ1蜂鸣器即刻发出响声。这表示电磁灶已处于待机状态，按下SW1开关键后红色加热指示灯亮，并选择合适的温度后，冷却风扇自动运转，就可顺利地进入烹调工作。
