开机发现TV图像有马赛克，切换其他信号源确认，也有马赛克状的干扰。根据信号流程图和故障现象，可以初步判断是U9和DDR以及软件有问题。首先升级软件，开机测试，故障依旧。依次测量U9和DDR的工作条件（首先测量U9的供电、振荡、复位电压都正常：测量DDR的供电和数据流都没有问题）正常；先更换U9开机测试故障依旧；后更换DDR开机测试故障依旧。于是逐个检测DDR的每个引脚的对地电阻。

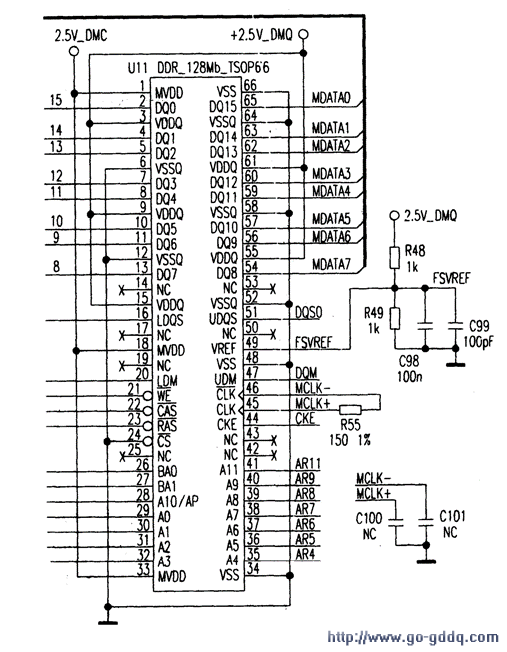

　　发现DDR（U11）的（49）脚电阻不对，参照电路（见图）查询线路，（49）脚是DDR的参考电压端，检测参考电压的提供电路，发现R48开路，更换后故障排除。
