接通电源开机观察，刚开机时屏幕有很窄的水平亮带显示。瞬间自动关机呈现黑屏。查阅相关的技术资料本机型设计有三路保护关机控制电路，其中有以V108、V109等器件组成的行输出过压保护电路；由R415、VD407、VD406等器件组成的自动亮度限制保护电路；由VD408、VD409、V403等器件组成的场失落保护电路。根据开机瞬间有场幅很窄的光栅显示，初步判断故障原因是场失落保护电路启动而使整机保护自动关机，其故障范围在场扫描处理电路。

　　本机型场失落保护电路的工作原理是：场扫描处理电路正常工作时，场扫描逆程脉冲经36V稳压二极管VD409取出场扫描逆程脉冲信号，经电阻R450、R451分压后由三极管V403（2SAlOl5）e极输出，经二极管VD442、电阻R130（10kΩ）送到TDA9373（50）脚，当此脚识别到场扫描逆程脉冲后，其内部的RGB信号处理电路将进入正常工作状态。如果在同一时间（数秒钟）内没有连续的识别到场扫描逆程脉冲，超级芯片则启动内部程序切断RGB信号的输出，此时电视机将处于保护关机的黑屏状态。当场扫描处理电路故障或场失落保护电路出现故障，使场扫描逆程脉冲信号丢失或幅度低于36V钳位电压时，（50）脚没有识别到场扫描逆程脉冲，内部的微处理控制电路也发出保护指令，使机器处于黑屏的保护性关机状态。

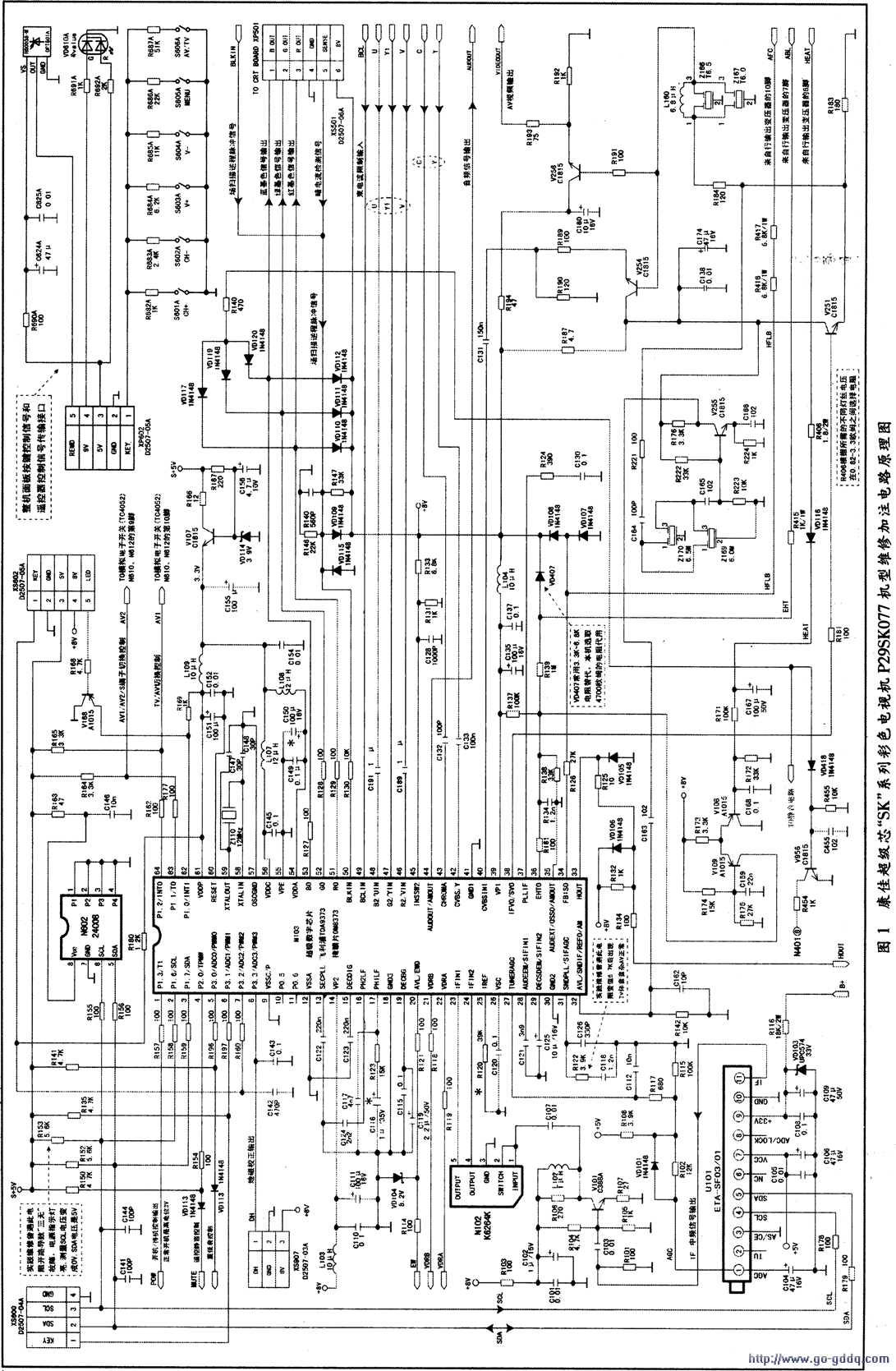

　　据本故障机的用户反映：“此机刚出故障时。有时开机一切都正常，有时开机图像上下不满屏。逐渐地就出现开机不久即自动关机现象。”拆开后盖接通电源，在机器出现自动保护关机后用遥控器再次开机，迅速测量场输出放大器TDA8l 77各电源电压，基本正常。逐个断开场失落保护电路的各器件检测都没有发现异常。试将场失落保护取样稳压二极管VD408（7.5V）短接后开机，屏幕显示10cm宽的亮带，输入CATV信号有图像，仔细观察显示的画面没有发现场线性不良现象。代换TDA8177后开机，故障不变。将二极管VD408短接处复原后用已拷贝同机型数据的存储器N602（24C08）代换试机，故障依然如故。测TDA8177⑦、①脚正反相输入脚的电压都只有0.5V（正常电压是1.0V），测TDA9373（21）、（22）脚场激励输出电压也只有0.5V（正常电压是0.9V），影响这两脚电压变低除了超级芯片本身外，还有（25）脚和（26）脚外围电路的器件。测（25）脚的电压为4.5V，正常电压值3.8V，而此脚是为TDA9373内部场驱动和场几何校正电路提供基准电流的，外接电阻R120（39kΩ）到地。断开R120测量其阻值已有560kΩ，将其更换后故障排除。维修本故障时可参见附图。

　　提示：（1）从电路原理图可以看出，影响TDA8177①脚和⑦脚电压偏差的元器件有R440、R44l、R444.、R463、R464、R467等，常见的故障是因R440或R463的阻值变大时导致图像场幅的上线性不良，电阻R，444（2.7kΩ）的阻值变大（维修多台是变值到3.6kΩ）出现场幅的下半部压缩现象。（2）本机型的场扫描输出电路采用内部集成有逆程升压电路的场输出放大器STV9325，可以直接用LA78041或TDA8177代用，由于TDA8l77F内部没有设置泵电源（自举升压）电路，因而不能与其直接代换。（3）在实际电路中稳压二极管VD408（7.5V）常用0.01μF/100V的电容器代替。
