通电测量主电源电压B+端只有100V，并且不稳定，观察电源指示灯闪烁，屏幕无光栅。将行供电电感L950断开后接人60W灯泡作假负载，通电测B+电压为正常的135V。

　　据此，分析故障原因可能是行负载有短路。重点检查行扫描电路，分别检测行输出管和各逆程电容等器件，未发现异常。检查行输出变压器，也无异常，分别代换易损器件逆程电容和行输出变压器后试机，故障如故。根据以往的维修经验。若行偏转线圈有轻微短路，也会造成B+电压变低而导致行不起振的故障，于是将此电路板抽换到另一台好的同规格显像管试机。

　　测量B+电压仍然偏低。难道故障是出在开关稳压电源电路？重新返回检查开关稳压电源电路，断开L950重新接上100W灯泡试机，B+电压仍偏低而不稳定。当空载或负载轻时输出的B+电压正常，而接正常行负载或100W的灯泡负载时输出电压降低，这说明开关稳压电源的带负载能力差。

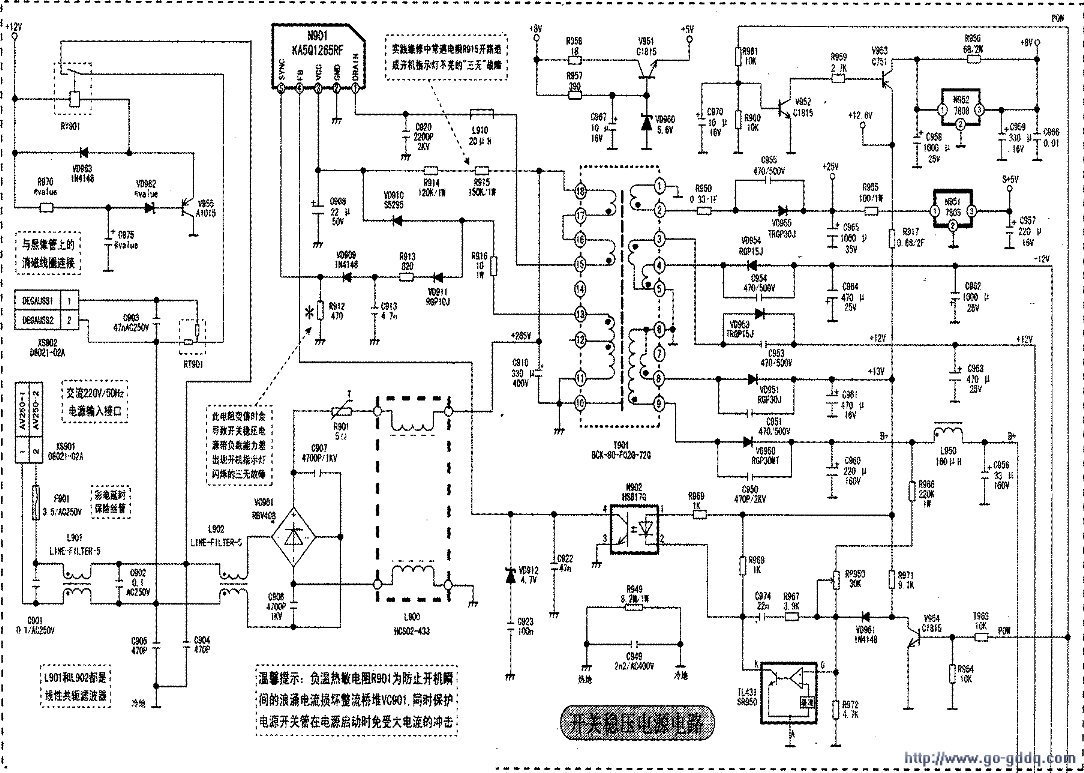

　　本机开关稳压电源电路的核心器件采用美国Fairchild公司的KA5Q1265RF厚膜集成电路，内部集成有基准电压比较、放大、控制电路，过热、过压保护电路，反馈稳压调节信号输入、放大电路和大功率场效应管输出电路等。经桥堆VC90l整流、电容C910滤波后输出的+300V直流电压，一路经开关变压器T901（15）～（18）绕组接N901（KA5Q1265RF）①脚，提供主电源；另一路经限流电阻R914（1 20kΩ/2W）、R915（150kΩ/2W，实际电路安装l20kΩ/2W的电阻）给电容C908（22μF/50V）充电，当此电压达到约+l5V时输入③脚，为内部振荡电路提供启动电压。在KA5Q1265RF进入启动状态后，T90l（11）～（13）绕组产生感应电压经限流电阻R916（10Ω/1W）后分两路，一路经VD910整流、C908滤波后为KA5Q1265RF③脚提供25V的工作电源，另一路经VD911、R913、C913、VD909、R912整流滤波后向KA5Q1265RF⑤脚提供5.8V的比较电压。因KASQL265RF⑤脚内部设有稳压控制和过压保护电路，当此脚的电压高于或等于11.0V时，内部保护电路启动，即停止内部大功率管振荡信号的输入，从而停止输出。着重检查此部分电路，发现KA5Q1265RF⑤脚接地电阻R912（470Ω）阻值变大，使内部场效应管的截止期过长，导致开关稳压电源带负载能力差。断开电路后测量R912阻值已有820Ω，将其更换后试机，图像和伴音恢复正常。维修本故障时可参见附图。
