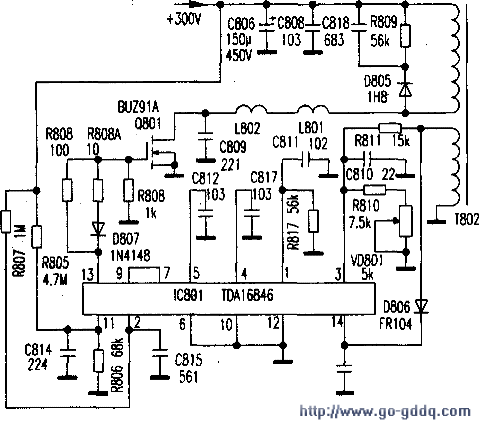

该机的电源电路以TDAl6846为核心，如图所示。测量+B及其他各组电压输出均为0V，但C806（150μF／450V）两端有正常的300V整流滤波电压，断电后C806上的电压放电很慢，说明电源未起振。电源不起振的原因主要有：启振电阻R807（1MΩ）开路、保护电路动作、次级负载短路、TDA16846损坏等。

　　检查次级各整流电路及负载电路正常，R807也正常。测量TDA16846的网电压检测端口11脚电压，只有0.4V左右（正常1～1.5V），该脚电压低的常见原因多是R805（4.7MΩ）阻值变大或开路、C814（224）漏电。经检查，R805已经开路，更换R805后故障排除。

　　小结：TDA16846 11脚为网电压检测端口，其任务是检测市电电压是否在设计允许的范围内。该脚经R805、R806从市电整流滤波的未稳电压分压取样，并将取样电压送入内部的保护触发电路。若市电电压低于170V或高于270V，在该脚上则低于V或高于1.5V，内部的保护电路被触发，开关脉冲驱动输出13脚则停止输出，功率管Q80l（BUZ91A）截止，电源进入停振保护状态，次级各组电压无输出。在本例中，由于R805开路，造成TDA16846 11脚电压大跌（低于1V），致使保护电路误触发，引起整机三无。
