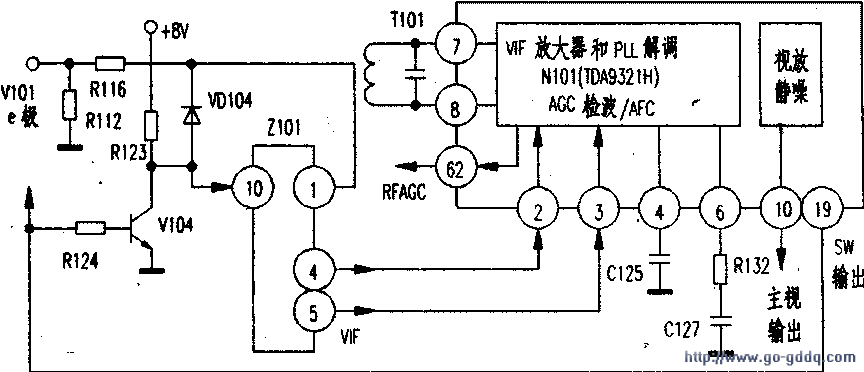

根据故障现象分析，伴音功放电路工作正常，图像的主／子公共通道正常，故障可能在主画面的中频处理电路，重点检查声表面波滤波器Z101及下图所示电路。从下图可以看出，图像中频IF信号经过预中放缓冲V101放大后从e极输出，经R116送到Z101的输入端。图中V104为开关管，其工作状态受TDA9321H 19脚输出的P／N开关信号控制。T101是中频VCO谐振回路，C125是图像中频VIF的AGC检波电路的去耦电容，R132串接电容C127为中频锁相环滤波电路。对上述电路进行检查，发现电容C125存在漏电现象。将其更换后，故障排除。注意：如果主画面正常而子画面出现无图像，应重点检查TDA9880（N103）18脚外接的VIF-HLL滤波电路、20脚外接的VIF-AGC去耦电容以及C194、R191等。
