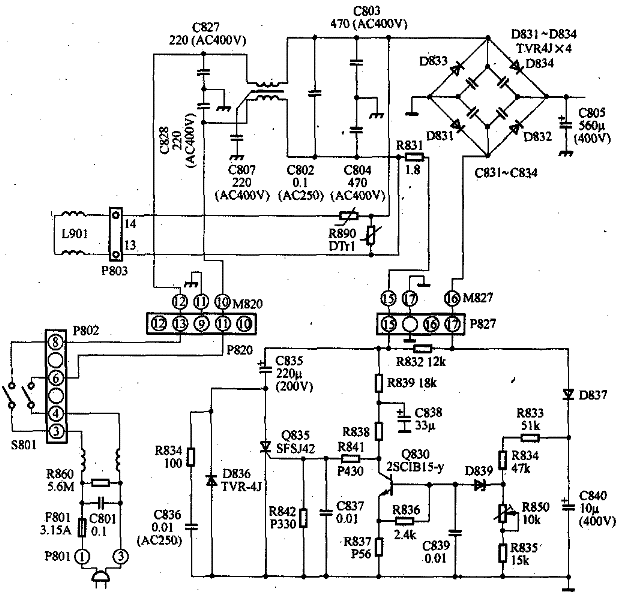

打开后盖后发现保险丝管已发黑烧断，说明交流输入有严重短路，常见的故障有整流管D831～D834击穿，交流滤波电容C805击穿，开关管Q801的c、e极击穿，或者是消磁电路中的消磁热敏电阻R890或消磁线圈L901短路，有关电路见附图。

　　用三用表测量整流管D831～D834、滤波电容C805、开关管Q801，正常，断开消磁线圈连接插头P803，更换保险丝管后开机，电视机工作正常，只是图像颜色不正(因消磁电路没有工作)。断开P827连接插头，接上消磁线圈连接插头P803，开机，消磁电路工作，保险丝管不再烧断。同时接上连接插头P803、P827后开机，只听机器发出“嗡嗡”声，保险丝管闪亮后随之烧断。开始以为是消磁电阻或消磁线圈有短路故障，更换消磁电阻等后故障依旧。维修一度陷入僵局。仔细研究电路，分析是否出在倍压／桥式整流自动切换电路上，该种机型为了使开关电源能适应于AC110V，AC220V两种规格的交流电输入，设计了倍压／桥式整流自动切换电路。

　　倍压／桥式整流自动切换电路是由D837、D839、Q835、C835等元件组成(见附图)。在晶闸管Q835导通时，C835下端经晶闸管接地，整流电路就转变成倍压整流电路。在晶闸管Q835截止时，C835下端相当于开路，D831～D834工作在桥式整流方式。

　　当AC220V输入时，该交流电压经D837、C840、D831半波整流、滤波后，在C840上形成约300V直流电压，该电压经R833、R834、R850、R835分压后，使D839击穿导通，并引起Q830也导通，从而使晶闸管Q835因其控制极G得不到触发电压而截止，此时D831～D834工作在桥式整流方式，在C805上产生约300V直流电压。

　　当AC110V输入时，该交流电压经D837、C840、D831半波整流后，在C840上形成约150V直流电压。该电压经R833、R834、R850、R835分压后，不能使D839击穿导通，于是Q830也截止，晶闸管Q835因其控制极G获得触发电压而导通，C835可以经Q835充电，也可以经D836放电，即C835下端相当于接地，其等效电路相当于C835并联在D836两端。在AC110V负半周，D831导通，C835被充电。在ACll0V正半周，C835上的电压与AC110V正半周电压相迭加，使D833导通，C805被充电，所以C805上所充的电压是二倍整流后的电压，仍是300V。

　　通过上述分析后，重点检查分压电阻R833、R834、R850、R835、D837、D839、0830、Q835等元件，发现D839工作不稳定，在未接入消磁电路，输入电压比较稳定的情况下，可使D839击穿导通、Q830导通、晶闸管Q835控制极G得不到触发电压截止，D831～D834工作在桥式整流方式。而当接入消磁电路时，由于开机瞬间消磁电路工作，电压产生波动，D839未能击穿导通，晶闸管Q835控制极G得到触发电压导通，电路工作在倍压整流方式，使得在C805上产生约600V直流电压，电路中电流迅速增大而烧毁保险丝管。

　　更换D839后故障排除。

　　若此电视机在市电为220V的情况下使用，也可不使用此倍压／桥式自动切换电路，去掉Q835即可。
