经检查，发现行管损坏，其他元件未见异常，换上新的行管，试机正常，遂交予用户使用，约过了3天，用户将机器送回，说是又出现了先前的故障。开盖检查，发现行管又烧坏，由于两次均是行管被击穿，说明电路中还有潜在的毛病，换上新行管，通电试机一段时间，停机，手摸行管发现比正常机器明显发热，说明行管为激励不足损坏，仔细检查相关电路，发现电阻R428虚焊，补焊后，经长时间试机正常。故障彻底排除。

　　重点提示
　　

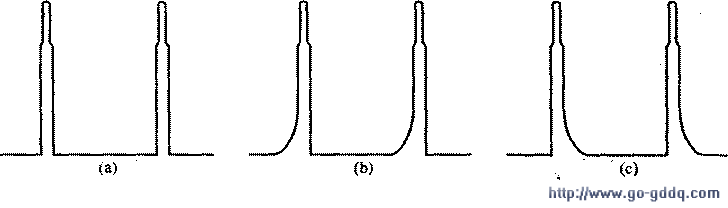

　　如图所示为行输出逆程脉冲波形，图（a）为正常波形，在该波形下工作的行输出电1路一般不会发热。若行输出逆程脉冲波形如图（b）、图（c）所示，则电路有可能发热。图（b）中行脉冲由导通变为截止时波形变弯曲，说明行管导通时饱和度过深，也就是基极驱动电流过大，退出饱和困难。图（c）中行脉冲由截止变为导通时波形变弯曲，说明行管导通时饱和度过浅，也就是基极驱动电流过小，进入饱和困难。不论哪一种情况，波形弯曲，说明行管在由导通变截止或由截止变导通的过程中经历放大区的时间变长，功耗加大，因而引起发热。串接在行推动变压器次级线圈与行管基极之间的电阻R428就是用来进行行推动电流调节的。同方显示器的大多数机型中，该电阻值均标为R428。用示波器观察发热显示器的行输出波形，根据具体情况，适当增大或减小这一电阻，使波形尽量接近图（a），就能减轻行管的发热。另外，更换行管时若无相同型号而需要代换时，应选用2SC系列的高频大功率管，不要选用2SD系列的低频大功率管，否则也会引起发热。
