12V电源适配器与液晶显示器连接时,内有爆炸声
来源:本站整理  作者:佚名  2010-11-24 09:48:27

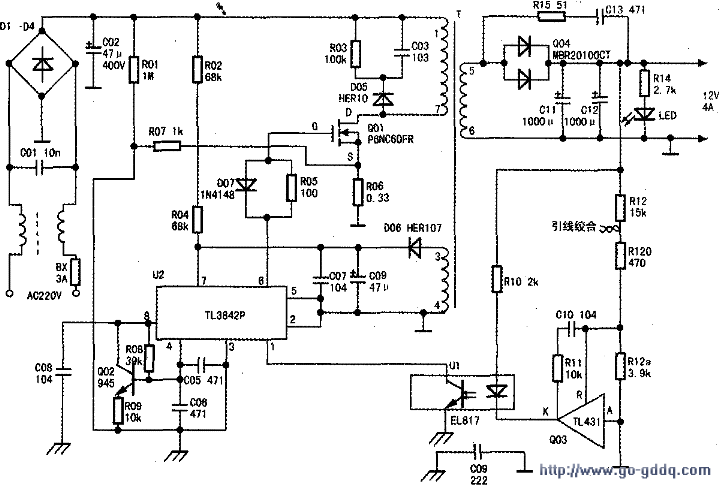

  打开外壳发现输出端滤波电容C11顶部炸裂,电解液飞溅。经拭干和清洗处理后,换上同容量1000μF/16V电解电容。考虑此现象应是电路失去稳压控制,使输出电压升高,导致电解电容承受过高电压而爆炸,同时烧毁液晶显示器的事故发生。鉴此,用两只12V/100W灯泡串联焊接在输出端作负载,加电观察,灯泡点亮了且亮度稳定不变,再测其电压保持在12.5V左右。经询问故障发生情况是先对适配器加电,接口谢比豪下来给液显加电,立马发生烧坏液显和电容爆裂,由此得知在适配器空载时加电可能已使输出电压升得很高,导致故障发生。为证实上述推测,试在输出端先搭好直流电压表表笔,然后短时间断开负载,观察电压变化结果是:空载时电压上升到20多伏,甚至超过30V!分析此故障应是稳压电路自身故障所致。

  换下Q03故障依旧,用一只KA3842替换U2,换后加电测试,在负载与空载时,输出电压在11.68V~12.24V之间变化,正常,故障排除。
