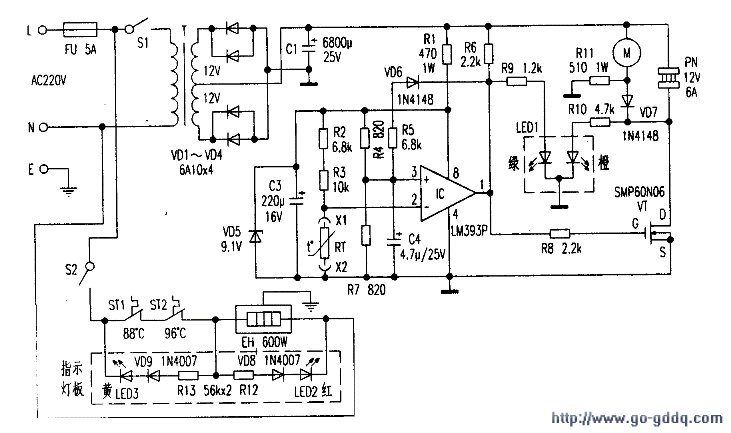

该机加热保温电路见附图下半部分所示。闭合S2，220V市电经FU、S2及加热温控器STl、缺水断电保护器ST2常闭触点加至电热管EH（装在热罐内的底部）构成回路，开始烧水加热。同时指示灯板的加热指示灯LED2红灯点亮。此时指示灯板的保温指示灯LED3被STl、ST2串联所短路，故LED3黄灯不亮。当热罐内水温达到STl上限温度95℃时常闭触点自动断开，EH失电暂停加热，而LED2红灯熄灭，LED3黄灯点亮。指示饮水机进入保温状态。当饮热水或断电后水温自然降温至STl下限温度85℃时常闭触点自动闭合，接通回路电源，EH又开始新一轮加热。使热罐的水温维持在95℃～85℃之间。

　　经上述原理分析故障，j估计市电未进入加热保温电路。断电，检查电源插座、插头未见异常。再检查FU、S2、STl、ST2、EH及接插件等元器件。发现S2外壳变形且按钮不能闭合，测其两端不通。由此判断S2触点损坏，市电未进入电路而引起所述故障。用新的开关（型号KCD-l、AC250V、5A）更换后，通电试机，饮水机1灰复加热。故障排除。
