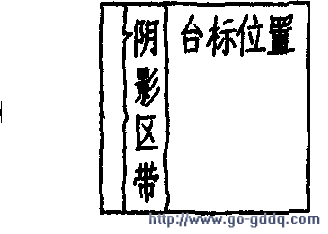

如上图所示。依据故障表现,初步分析这是行中心严重偏移所引发的综合症状。然而。本机图像行中心的位置是由N100的@脚输入的行逆程脉冲及其内部电路所决定,又受控于12C总线的调整。因此。在检修本故障时,有必要先进入总线维修模式,查看或调整相关的总线数据(如行中心调整项目5HS-23),若通过调整仍达不到要求或其效果不理想时。再恢复原值(本机总线的进入与其数据见附表)。然后拆机检查N100(34)脚的直流电压,峰值电压(正常工作时该脚直流电压为0.7V左右。峰值电压为5Vp-p左右),结果测得该唧直流电压近似OV,且无峰压(用“检波探头”配数字表测)。经排查,查出VD448A稳压限幅二极管击穿,试用一只9.1V的稳压管应急代之,故障排除。之后,测得a、b、c三点电压见下图所标注值。

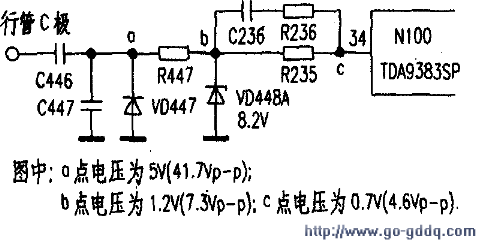

小结:检修本机行中心偏移故障。除了从总线数据着手外,检测图2中a、b、c三点的直流电压或其峰值电压均可快速查找到故障元件。若测到a点的直流电压偏低。原因可能是C446失容、C447漏电、VD447性能不良(即整流低效)或者是VD448A短路等原因。因为a点的直流电压是行逆程脉冲电压经C446与C447分压后。由VD447整流后产生的。故C446失容后将导致a点的峰值电压减少,经VD447整流后的直流电压也减少,进而使N100(34)脚电压随之下降,反之亦然。

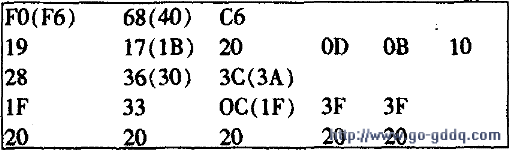

1.进入维修状态STAB数据
调整项目 | 参考数据 | 调整范围 | 调整内容及相关说明 |
OPl | Fo(F6)lll10000 | O~FF | 功能预置 |
OP2 | 68(40)O1101000 | O~FF | 功能预置 |
OP3 | C611000110 | 0~FF | 功能预置 |
AVG | 2800101000 | 0~3F | 截压设置调整 |
VCBC:0UTHBC:ABOVE | 此项字母在AVG选项数据下方出现且闪动与(调整无关) | ||
VXOO | 1900011001 | 0~3F | 4:3设置。改写为00后.图像变为宽屏幕(即上、下出现3啪左右黑厨 |
VS | lD(20)00011101 | O~3F | 半场输出调整憾中此项屏幕下半部黑屏,上半部正常) |
SC | 200010000 | O~3F | 场S校正 |
5VA | 20(30)00100000 | 0~3F | 场幅调整(参数值增大场幅增大,反之亦然) |
5VSH | 2l(20)00100001 | O~3F | 场中心调整 |
5HA | 28(20)00101000 | O~3F | 行幅调整 |
5HS | 23(20)00100011 | 0~3F | 行中心调整 |
SEW | 1C(20)00011100 | 0~3F | 枕形失真调整 |
50V | 34(3C)00110100 | 0~3F | 字符场起始位置调整(选中此项屏幕4角都有一个红色“+”字符出现,参数值减少,操作字符上移)。 |
HP | 2D(2B)00101101 | 0~3F | 平行四边形失真校正。 |
TC | 1A(20)00011010 | 0~3F | 梯形失真校正 |
UCP | 300011000 | O~3F | 上角失真校正 |
BCP | 2B(30)0010101l | 0-3F | 下角失真校正 |
HB | 24(20)00100100 | 0-3F | 弓形失真校正 |
11CUT | 2000100000 | O~3F | 红枪截止电压 |
GCUT | 2000100000 | O~3F | 绿枪截止电压 |
RDRV | 2000100000 | 0~3F | 红枪激励电压 |
CDRV | 2000100000 | 0~3F | 绿枪激励电压 |
BDRV | 2000100000 | 0~3F | 蓝枪激励电压 |
AGC | 17(IB)000101l | 0~3F | RFACC起控点设置 |
VOL | 2800101000 | 0~3F | 音量初始值设置 |
音量00 | 36(30)001101lO | O~3F | 音量00设置 |
音量25 | 3C(3A)00111100 | O~3F | 音量25设置 |
亮度50 | lF0001llll | 0~33 | 亮度中间值设置 |
亮度99 | 3300110011 | 0~3F | 亮度最大值设置 |
对比度50 | OC(1F)00001100 | 0~3F | 对比度中间值设置 |
对比度99 | 3F0011111 | 0~3F | 对比度最大值设置 |
彩色99 | 3F0011111 | 0~3F | 色度最大值设置 |
IFIO | 2000100000 | O~3F | 中频设置 |
VDEL | OD00001101 | O~OF | 亮度僧号延时设置 |
CL | OB00001011 | O~0F | 阴极激励电庄设置 |
POISE | lO00010000 | O~OF | 开机延时,单位(0.5秒) |
INIT | 数据(E2PROM)初始化 |
