观察此机经常出现主画面图像淡、有雪花点及无规律性网纹*扰的现象，且网纹*扰在H、U频段尤为严重，L频段稍轻，但伴音及子画面图像正常。
根据故障现象并结合电路原理分析，怀疑故障出在信号功率分配器至高频头及中放电路的高频电路。由于该机的主、子画面高频头的型号及性能相同，天线信号进入功率分配器后分两路输出，分别送至主、子高频头的输入端，为判别故障具体部位，将功分器两根输出线对调后分别送入主、子高频头后试机，此时主画面图像恢复正常，而子画面图像出现图淡及网纹*扰，这说明功分器输出信号有一路不正常，故障在功分器内部，而主、子高频头及其后的中放电路正常。

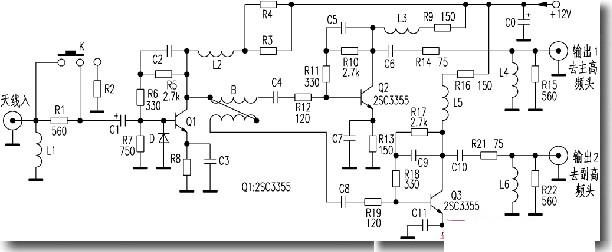

将功分器从主板上拆下，并根据实物绘出该功分器的内部电路如附图所示(注：图中各元件编号为笔者标注)。用导线将主板的12V电源与地线分别加至功分器的电源端及外壳，实测图中Q3管Vc=112V，而Q2管Vc≈0V，说明Q2管因无工作电压而未起放大作用，造成输出信号弱。仔细检查发现，Q2c极供电回路中的R9电阻其中一引脚焊点周围有一圈细小裂纹而形成脱焊，重新补焊该引脚后试机，主、子画面图像恢复正常，*扰消失，整机故障排除。
