检查发现行输出管已经击穿损坏。用户称在一个多月的时间内这是第4次烧坏行输出管。

　　取下损坏的行输出管，在+B电压（115V）端接上100W的灯泡作假负荷，通电面板上指示灯亮、灯泡发光，测+B电压为正常的115V.

　　长时间监测此电压稳定。认为开关电源部分正常，再查行激励电路和逆程电容等也未发现异常，于是换上新行输出管，为防止再次损坏该管，故在其c极电路串入0.5A的保险管。并用数字万用表的电流挡监测c极电流。开机电流表指示为245mA，此时图像和伴音都正常。但是该电流很快就变为300多mA，此时屏幕右侧的光栅收缩行不满幅，最后电流超过500mA，突然图像和伴音消失，但是面板上的指示灯仍正常发光。查行输出管c极电路串入的0.5A保险烧毁，手摸行输出管散热片烫手。摸行输出变压器则无异常过热现象，这说明行输出管是过流烧坏，而行输出变压器可能未损坏。是什么原因使行输出管c极电流超过500mA呢？

　　由行输出管c极电流不断增大和屏幕右侧行幅收缩的故障现象分析，该机屡损行输出管的原因是由行激励不足所致。仔细检查行激励电路各元件，未见异常。但发现行激励级的4.7μF/160V电源滤波电容安装位置紧靠场输出集成电路TDA8356的散热器，并距两只并联的3W/12kΩ行激励级降压电阻较近。在这几个发热元件的长期烘烤下，分析其性能已变坏。

　　为此，将该滤波电解电容更换。再换了一只0.5A的保险管，开机测行输出管c极电流在250mA～350mA间变化，连续工作3个小时后关机，手摸行输出管散热片温升正常，说明故障排除。再仔细观察换下的电容，外观似乎并没有什么变化，用万用表电阻挡测量也似乎正常，但是测其容量则只有1.7μF左右。

　　顺便说一下，长虹PF2155等彩电的行输出管采用了内置阻尼二极管的国产管

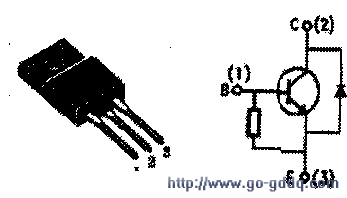

　　流下降时间tf=1μs，b、e极间电阻为50Ω，外形和内部结构见附图），该管市场上不易买到。我用2SDl555代换（或者用一只MN650、2SDl430、BU508等内部没有阻尼管的开关管），外接一只钝化二极管作阻尼二极管，效果非常好。

　　小结：笔者认为该彩电行激励级滤波电解电容在电路板的设计位置不妥。它被“包围”在几个发烧元件之间，长时间的“热身”必然使其性能发生变化而无法正常工作，导致行激励不足，行输出管c极电流大增，最终使行输出管烧坏。维修时最简单的方法就是不要剪短新换电容的引脚，焊好后，把它压到右侧没有安装其他元件的空间，离“热源”尽量远些，以防“旧病复发”。
