TCL王牌2509N型机,行幅稍大有失真
来源:本站整理  作者:佚名  2010-12-13 10:05:11

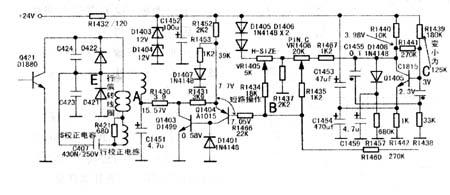

  行幅大说明A点电压偏低,由于同时伴有枕形失真故障现象,问题可能出在整个电路的直流回路上。由于电路中C1457的隔直作用(参见图1),即使由Q1406、Q1407组成的场校正信号放大电路7F路或不工作也只会出现枕形失真故障,而不会影响到行幅。只有直流工作点的异常才会同时出现行幅大且失真的故障现象。

    如图所示,首先测得A点电压为15.57V,偏低(正常值为23V);短路Q1404的e、b极行幅立即缩小,表明从B点到E点之间的电路正常并可控制。测电路中各三极管的直流工作电压,Q1405 b极由正常的2.5V升为3V;c极由正常的6.6V降为3.98V。由三极管的放大原理可知c极电压的降低有可能是本身b极电位升高所致。于是重点检查R1441、R1440、R1439。最后测得R1439由正常的180kfl变小为125kΩ。将其换后故障排除,各关键点电压均恢复为正常值。
